基本配置
| |
|
產品名稱
|

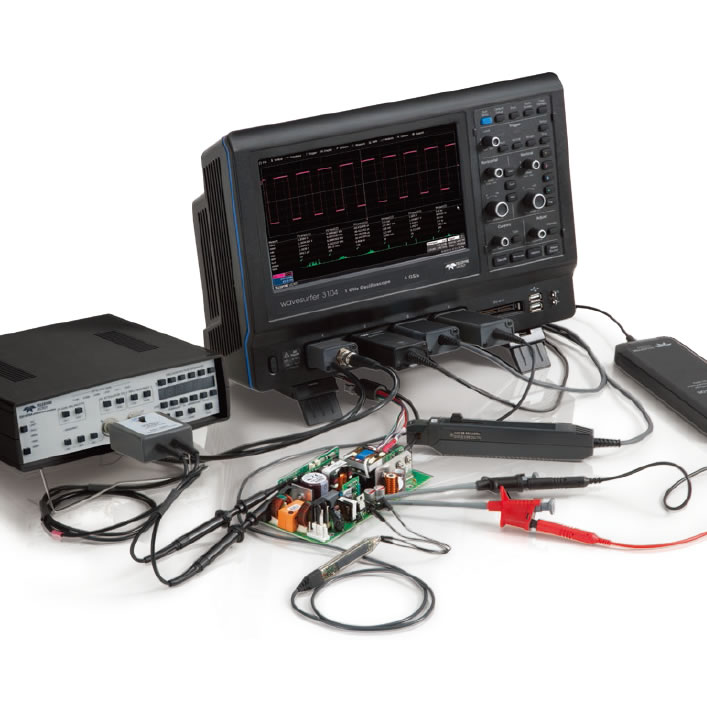

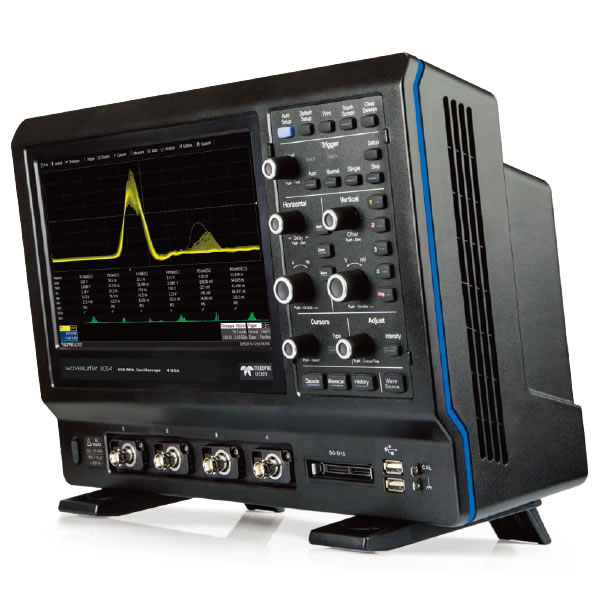

數字示波器
|
|
產品型號
|
WaveSurfer 3024
|
|
模擬通道垂直系統
| |
|
輸入通道
|
四通道
|
|
帶寬（-3dB）
|
200MHz
|
|
上升時間
|
1.75ns
|
|
帶寬限制
|
20MHz
|
|
垂直分辨率
|
8bit
|
|
垂直靈敏度
|
50Ω：1mV/div-1V/div；1MΩ：1mV/div-10V/div；
|
|
直流垂直增益精度
|
±（1.5%）Full Scale，Offset at 0＞5mV；（2.5%）＜5mV
|
|
輸入耦合
|
50Ω：DC,GND；1MΩ：AC,DC,GND；
|
|
輸入阻抗
|
50Ω:±2.0%；1MΩ:±2.0%‖16pF；
|
|
最大輸入電壓
|
50Ω：5Vrms，±10V Peak；1MΩ：400Vmax（DC+Peak AC≤10kHz）
|
|
探測系統
|
BNC接口，ProBus探頭系統適合連接有源探頭，電流探頭和差分頭
|
|
探頭數量
|
PP019（5mm）每通道一支
|
|
數字通道垂直系統
| |
|
輸入通道
|
16條數字通道
|
|
輸入阻抗
|
100kΩ，5pF
|
|
最大輸入電壓
|
±30V Vpk
|
|
閾值選擇
|
TTL(1.4V)、ECL(-1.3V)、5VCM(2.5V)或用戶自定義
|
|
閾值分組
|
Pod1：D0-D7，Pod2：D8-D15
|
|
水平系統
| |
|
時基范圍
|
2 ns/div - 50s/div
|
|
時基精度
|
±10ppm
|
|
模擬信號采集系統
| |
|
實時采樣率
|
4GS/s
|
|
等效采樣率
|
50GS/s
|
|
記錄長度
|
10Mpts/CH
|
|
采集模式
|
實時、滾動、RIS（隨機交織采樣），順序模式（最高分成1.000段內存，死區時間降至1μs）
|
|
數字信號采集系統
| |
|
采樣率
|
500MS/s
|
|
最大輸入頻率
|
125MHz
|
|
記錄長度
|
10MS-16通道
|
|
最小可測量脈寬
|
4ns
|
|
觸發系統
| |
|
觸發源
|
所有輸入通道、外部觸發、Ext/10、數字線觸發
|
|
觸發模式
|
Auto，Normal，Single，Atop
|
|
觸發類型
|
邊沿、寬度、邏輯（碼型）、電視（NTSC PAL SECAM HDTV-720p，1080i，1080p），欠幅脈沖，轉換速率、間隔（信號或碼型），跌落、判定（狀態或邊沿）、Ext和Ext/5支持邊沿觸發
|
|
觸發耦合
|
DC、AC、HFREJ、LFREJ
|
|
觸發抑制
|
10ns到20s或100,000,000個事件
|
|
內部觸發電平范圍
|
±4.1Divisions
|
|
外部觸發電平范圍
|
Ext：±610mV，Ext/5:±3.05V
|
|
測量運算系統
| |
|
自動測量
|
可以在任何波形上一次計算最多6個下述參數：幅度、面積、底部（低）、延遲、占空比、下降時間（90%-10%），下降時間（80%-20%）、頻率、最大值、平均值、最小值、過沖+、過沖-、周期、峰峰值、相位、上升時間（10%-90%）、上升時間（20%-80%）、RMS、偏移、標準偏差、頂部（高）、寬度+、寬度-、可以進行選通和門限測量。統計和直方圖功能。
|
|
波形運算
|
函數包括:加，減，乘，除，絕對值，平均值（加總或連續），導數，包絡，F(xiàn)loor，積分，反轉，帶聲·倒數，重定標，Roof，SinX/x，平方，平方根，趨勢和FFT(高達1Mpts，支持功率頻譜輸出和矩形，VonHann和FlatTop窗口)。一次可以定義2個數學函數。
|
|
顯示系統
| |
|
顯示器
|

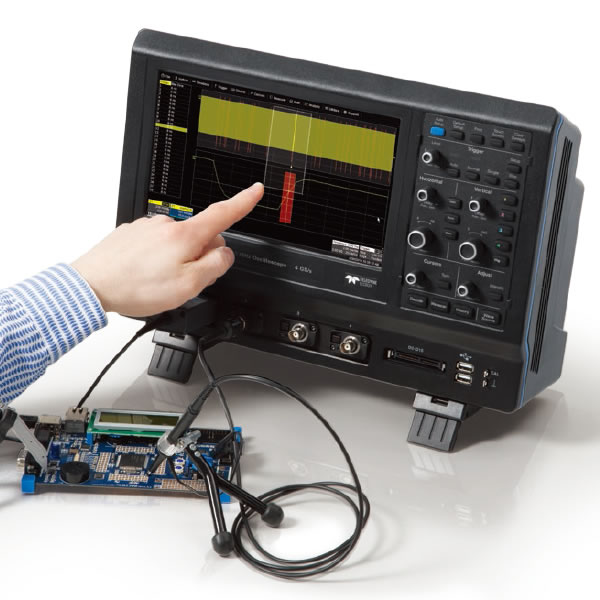

10.1英寸TFT-LCD觸摸屏
|
|
顯示器分辨率
|
1024×600像素
|
|
接口
| |
|
標配
|
以太網、移動儲存器、USB、外接顯示器端口、遠程控制
|
|
選配
|
GPIB
|
|
電源要求
| |
|
電壓范圍
|
100-240VAV±10%，100-120VAV±10%，自動AC電壓選擇
|
|
頻率范圍
|
100-240VAV±10%：50-60Hz±5%，100-120VAV±10%：400Hz±5；
|
|
功率使用
|
100W/100VA
|
|
物理與環境特性
| |
|
尺寸
|
220mm（H）×350mm(W)×1450mm(D)
|
|
重量
|
4.81Kg
|
|
環境溫度/濕度
|
操作溫度：0℃to50℃，儲存溫度：-30℃to70℃；
操作濕度：5%to90%相對濕度（非凝結）最高+30℃，最高限制50%相對濕度（非凝結）+50℃；
儲存濕度：5%to95%相對濕度（非凝結）于MIL-PRF-28800F;
|
|
海拔高度
|
操作海拔：3，048m，非操作海拔：12,192m
|
|
