RIGOL的函數/任意波形發生器采用先進的DDS數字頻率合成技術，產生高質量的標準函數信號如正弦波，方波，三角波，脈沖波等，還提供了豐富的模擬以及數字調制功能。每種型號都具備任意波發生器的功能，配合Ultrawave任意波編輯軟件及其自身面板和界面，可產生復雜的任意波形。還可與RIGOL的數字示波器相連，實現“無縫連接”，把示波器捕捉到的實際信號下載到信號發生器中復現出來。
自2006年起，RIGOL先后推出了DG1000，DG2000，DG3000和DG5000等系列的函數/任意波形發生器，最高輸出頻率高達350MHz，最高采樣速率高達1G Sa/s，最高存儲深度達128M點，垂直分辨率達14Bits,全部采用液晶屏顯示，人性化的界面設計和鍵盤布局給用戶帶來非凡體驗；豐富的標準接口可輕松實現儀器的遠程控制，是工程師調試電路的得力助手。
DG4000系列是集函數發生器，任意波形發生器，脈沖發生器，諧波發生器，模擬/數字調制器，頻率計等功能于一身的多功能信號發生器。該系列的所有型號皆具有2個功能完全相同的通道，通道間相位可調。
DG4000系列采用DDS直接數字合成技術，可生成穩定，精確，純凈和低失真的輸出信號；高清寬屏顯示，人性化的界面設計和鍵盤布局，給用戶帶來非凡體驗；標配的LAN,USB接口，可輕松實現儀器遠程控制，為用戶提供更多解決方案。
產品特性
最高輸出頻率160 MHz, 100 MHz, 60 MHz
500MSa/s采樣率，14bits垂直分辨率

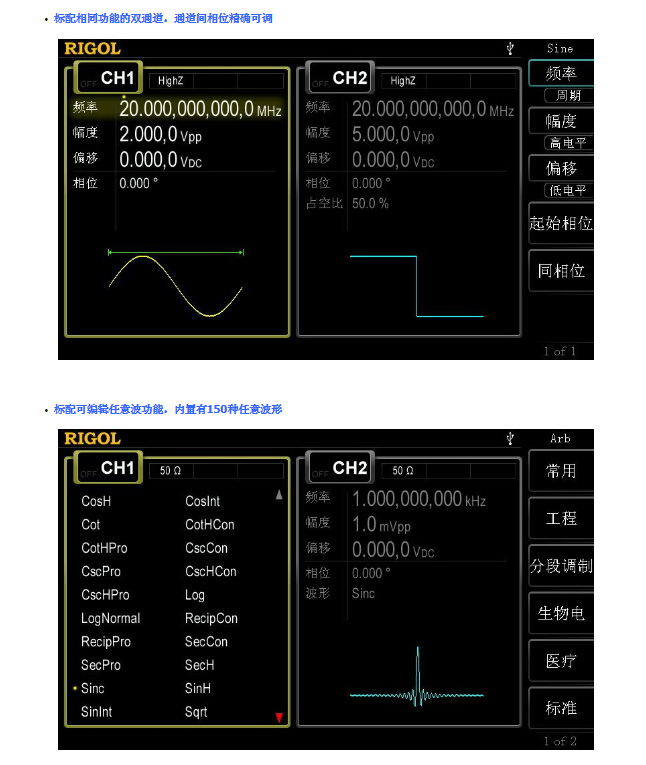

標配等性能雙通道
2ppm高頻率穩定度
低相噪至-115dBc/Hz

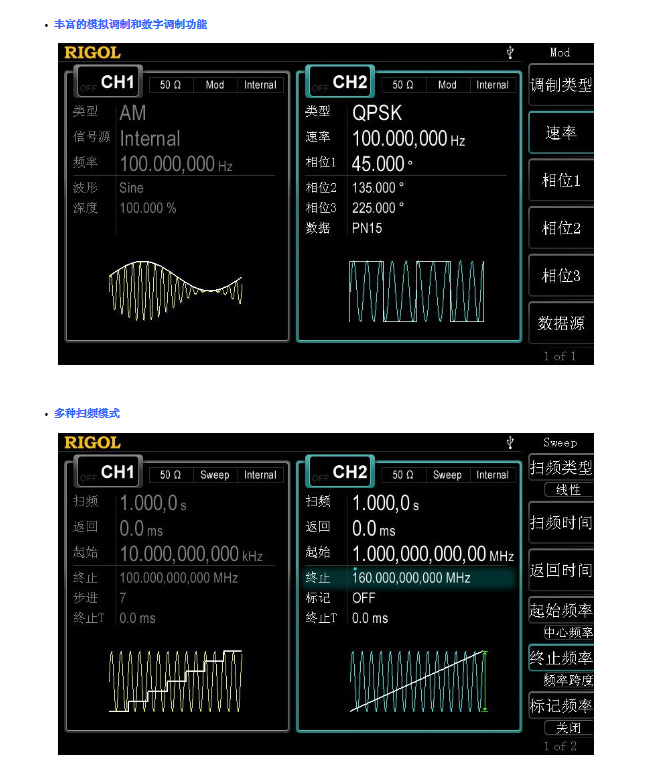

豐富的模擬調制和數字調制功能
高達150種內建波形

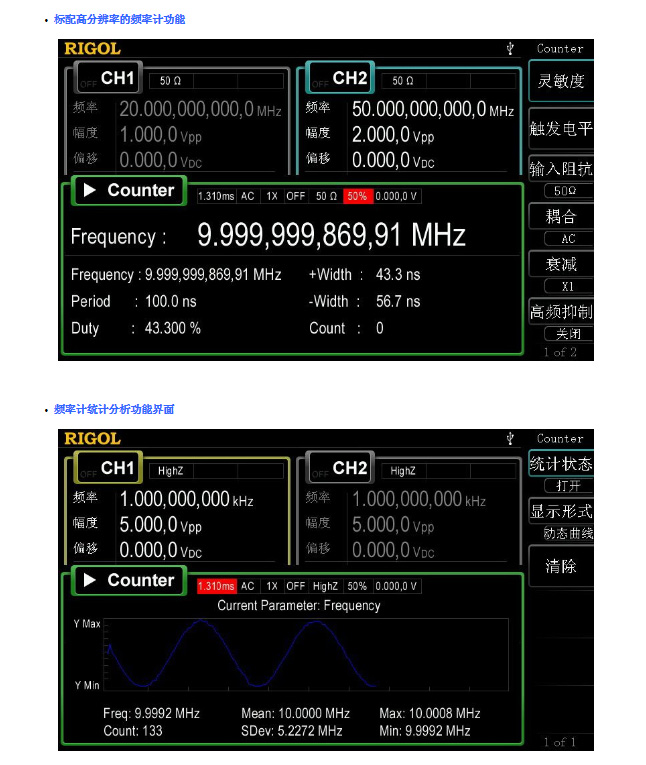

內置7 digits/s，200MHz帶寬的頻率計

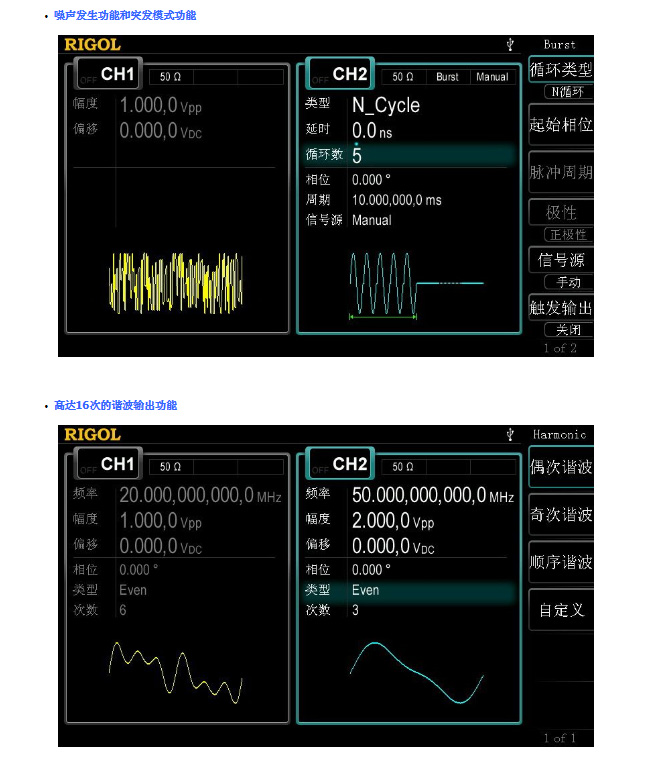

標配多至16次的諧波發生器功能
功能強大的上位機軟件
標配接口: USB Host & Device, LAN
7英寸高清屏（800x480 pixels）
型號 | DG4202 | DG4162 | DG4102 | DG4062 |
通道 | 2 | 2 | 2 | 2 |
最高頻率 | 200MHz | 160MHz | 100MHz | 60MHz |
采樣率 | 500MSa/s |
|
波形 |
標準波形 | 正弦波、方波、鋸齒波、脈沖、噪聲、諧波 |
任意波 | Sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、雙音頻、DC 電壓等共計 150 種 |
|
頻率特性 |
正弦波 | 1μHz 至 200MHz | 1μHz 至 160MHz | 1μHz 至 100MHz | 1μHz 至 60MHz |
方波 | 1μHz 至 60MHz | 1μHz 至 50MHz | 1μHz 至 40MHz | 1μHz 至 25MHz |
鋸齒波 | 1μHz 至 5MHz | 1μHz 至 4MHz | 1μHz 至 3MHz | 1μHz 至 1MHz |
脈沖波 | 1μHz 至 50MHz | 1μHz 至 40MHz | 1μHz 至 25MHz | 1μHz 至 15MHz |
諧波 | 1μHz 至 100MHz | 1μHz 至 80MHz | 1μHz 至 50MHz | 1μHz 至 30MHz |
噪聲（-3dB） | 120MHz 帶寬 | 120MHz 帶寬 | 80MHz 帶寬 | 60MHz 帶寬 |
任意波 | 1μHz 至 50MHz | 1μHz 至 40MHz | 1μHz 至 25MHz | 1μHz 至 15MHz |
分辨率 | 1μHz |
準確度 | ±2ppm，18℃至 28℃ |
|
正弦波頻譜純度 |
諧波失真 | 典型（0dBm） DC 至 1MHz：<-60dBc 1MHz 至 10MHz：<-55dBc 10MHz 至 100MHz：<-50dBc 100MHz 至 200MHz：<-40dBc |
總諧波失真 | <0.1%（10Hz 至 20kHz，0dBm） |
寄生信號（非諧波） | 典型（0dBm） ≤10MHz：<-65dBc >10MHz：<-65dBc + 6dB/ 倍頻程 |
相位噪聲 | 典型（0dBm，10kHz 偏移） 10MHz：≤-115dBc/Hz |
|
信號特性 |
方波 |
上升 / 下降時間 | 典型（1Vpp） <8ns | 典型（1Vpp） <10ns | 典型（1Vpp） <12ns |
過沖 | 典型（100kHz，1Vpp） <3% |
占空比 | ≤10MHz：20.0% 至 80.0% 10MHz 至 40MHz：40.0% 至 60.0% >40MHz：50.0%（固定） |
不對稱性 | 周期的 1% + 5ns |
抖動（rms） | 典型（1MHz，1Vpp，50Ω） ≤5MHz：2ppm + 500ps >5MHz：500ps |
鋸齒波 |
線性度 | ≤峰值輸出的 1%（典型，1kHz，1VPP，對稱性 100%） |
對稱性 | 0% 至 100% |
| | | | | |
脈沖波
周期 | 25ns 至 1000000s | 40ns 至 1000000s | 66.7ns 至 1000000s |
脈寬 | ≥10ns | ≥12ns | ≥18ns |
上升 / 下降沿 | ≥5ns | ≥7ns | ≥11ns |
過沖 | 典型（1Vpp） <3% |
抖動（rms） | 典型（1Vpp） ≤5MHz：2ppm + 500ps >5MHz：500ps |
任意波
波形長度 | 16k 點 |
垂直分辨率 | 14bits |
采樣率 | 500MSa/s |
最小上升 / 下降時間 | 典型（1Vpp） <5ns |
抖動（rms） | 典型（1Vpp） ≤5MHz：2ppm + 500ps >5MHz：500ps |
插值方式 | 關閉、線性 |
編輯方式 | 點編輯、塊編輯 |
諧波輸出
諧波次數 | ≤16 次 |
諧波類型 | 偶次諧波、奇次諧波、順序諧波、自定義 |
諧波幅度 | 各次諧波幅度均可設置 |
諧波相位 | 各次諧波相位均可設置 |
輸出特性
振幅（以 50Ω 端接）
范圍 | ≤20MHz：1mVpp 至10Vpp ≤70MHz：1mVpp 至5Vpp ≤120MHz：1mVpp 至2.5Vpp ≤200MHz：1mVpp 至1Vpp | ≤20MHz：1mVpp 至10Vpp ≤70MHz：1mVpp 至5Vpp ≤120MHz：1mVpp 至2.5Vpp ≤160MHz：1mVpp 至1Vpp | ≤20MHz：1mVpp 至10Vpp ≤70MHz：1mVpp 至5Vpp ≤100MHz：1mVpp 至2.5Vpp | ≤20MHz：1mVpp 至 10Vpp ≤60MHz：1mVpp 至 5Vpp |
準確度 | 典型（1kHz 正弦，0V 偏移，>10mVpp，自動） ± 設置值的 1%±2mVpp |
平坦度 | 典型（相對于 1kHz 正弦波，500mVpp，50Ω） |
≤10MHz：±0.1dB ≤60MHz：±0.2dB ≤100MHz：±0.4dB ≤160MHz：±0.8dB ≤200MHz：±1dB | ≤10MHz：±0.1dB ≤60MHz：±0.2dB ≤100MHz：±0.4dB ≤160MHz：±0.8dB | ≤10MHz：±0.1dB ≤60MHz：±0.2dB ≤100MHz：±0.4dB | ≤10MHz：±0.1dB ≤60MHz：±0.2dB |
單位 | Vpp、Vrms、dBm |
分辨率 | 1mV或3位 |
偏移（以 50Ω 端接）
范圍 | ±5Vpk ac + dc |
準確度 | ±（設置值的 1% + 5mV + 振幅的 0.5%） |
波形輸出
| 輸出阻抗 | 50Ω（典型） |
| 保護 | 短路保護，過載自動禁用波形輸出 |
調制特性 | |
調制類型 | AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM | |
AM | |
載波 | 正弦波，方波，鋸齒波，任意波（DC 除外） | |
調制源 | 內部 / 外部 | |
調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 | |
調制深度 | 0% 至 120% | |
調制頻率 | 2mHz 至 50kHz | |
FM | |
載波 | 正弦波，方波，鋸齒波，任意波（DC 除外） | |
調制源 | 內部 / 外部 | |
調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 | |
調制頻率 | 2mHz 至 50kHz | |
PM | |
載波 | 正弦波，方波，鋸齒波，任意波（DC 除外） | |
調制源 | 內部 / 外部 | |
調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 | |
相偏 | 0° 至 360° | |
調制頻率 | 2mHz 至 50kHz | |
ASK | |
載波 | 正弦波，方波，鋸齒波，任意波（DC 除外） | |
調制源 | 內部 / 外部 | |
調制波 | 50% 占空比的方波 | |
鍵控頻率 | 2mHz 至 1MHz | |
FSK | |
載波 | 正弦波，方波，鋸齒波，任意波（DC 除外） | |
調制源 | 內部 / 外部 | |
調制波 | 50% 占空比的方波 | |
鍵控頻率 | 2mHz 至 1MHz | |
3FSK | |
載波 | 正弦波，方波，鋸齒波，任意波（DC 除外） | |
調制源 | 內部 | |
調制波 | 50% 占空比的方波 | |
鍵控頻率 | 2mHz 至 1MHz | |
4FSK | |
載波 | 正弦波，方波，鋸齒波，任意波（DC 除外） | |
調制源 | 內部 | |
調制波 | 50% 占空比的方波 | |
鍵控頻率 | 2mHz 至 1MHz | |
PSK | |
載波 | 正弦波，方波，鋸齒波，任意波（DC 除外） | |
調制源 | 內部 / 外部 | |
調制波 | 50% 占空比的方波 | |
鍵控頻率 | 2mHz 至 1MHz | |
BPSK | |
載波 | 正弦波，方波，鋸齒波，任意波 (DC 除外 ) | |
調制源 | 內部 | |
調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 | |
鍵控頻率 | 2mHz 至 1MHz | |
QPSK | |
| 載波 | 正弦波，方波，鋸齒波，任意波 (DC 除外 ) |
| 調制源 | 內部 |
| 調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 |
| 鍵控頻率 | 2mHz 至 1MHz |
| OSK |
| 載波 | 正弦波 |
| 調制源 | 內部 / 外部 |
| 振蕩時間 | 8ns 至 499.75μs |
| 鍵控頻率 | 2mHz 至 1MHz |
| PWM |
| 載波 | 脈沖波 |
| 調制源 | 內部 / 外部 |
| 調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 |
| 寬度偏差 | 脈沖寬度的 0% 至 100% |
| 調制頻率 | 2mHz 至 50kHz |
| 外調輸入 |
| 最大輸入范圍 | 75mVRMS 至 ±2.5Vac + dc |
| 輸入帶寬 | 5MHz |
| 輸入阻抗 | 1kΩ |
| |
| 脈沖串特性 |
| 載波 | 正弦波，方波，鋸齒波，脈沖波，噪聲，任意波（DC 除外） |
| 載波頻率 | 2mHz 至 100MHz | 2mHz 至 100MHz | 2mHz 至 60MHz |
| 脈沖計數 | 1 至 1000000 或無限 |
| 起始 / 停止相位 | 0° 至 360° |
| 內部周期 | 2μs 至 500s |
| 門控源 | 外部觸發 |
| 觸發源 | 內部、外部、手動 |
| 觸發延遲 | 0ns 至 85s |
| |
| 掃頻特性 |
| 載波 | 正弦波，方波，鋸齒波，任意波（DC 除外） |
| 類型 | 線性、對數、步進 |
| 方向 | 上/下 |
| 起始 / 停止頻率 | 1μHz 至 200MHz | 1μHz 至 160MHz | 1μHz 至 100MHz | 1μHz 至 60MHz |
| 掃描時間 | 1ms 至 300s |
| 保持 / 返回時間 | 0ms 至 300s |
| 觸發源 | 內部、外部、手動 |
| 標記 | 同步信號的下降沿（可編程） |
| 頻率計 |
| 測量功能 | 頻率、周期、正 / 負脈沖寬度、占空比 |
| 頻率分辨率 | 7 位 / 秒（閘門時間 = 1s） |
| 測頻范圍 | 1μHz 至 200MHz |
| 周期測量 | 5ns 至 16 天 |
| | | | | | | |
電壓范圍和靈敏度（非調制信號）
DC 耦合 | 直流偏移范圍 | ±1.5VDC | 輸入衰減關閉 |
1μHz 至 100MHz | 50mVRMS 至 ±2.5Vac + dc |
100MHz 至 200MHz | 100mVRMS 至±2.5Vac + dc |
AC 耦合 | 1μHz 至 100MHz | 50mVRMS 至 ±2.5Vpp |
100MHz 至 200MHz | 100mVRMS 至±2.5Vpp |
脈沖寬度和占空比測量
頻率與幅度范圍 | 1μHz 至 25MHz | 50mVRMS 至 ±2.5Vac + dc | DC 耦合，輸入衰減關閉 |
脈沖寬度 | 最小脈寬 | ≥20ns |
脈寬分辨率 | 2ns |
占空比 | 測量范圍（顯示） | 0% 至 100% |
輸入特性
輸入信號范圍 | 破壞電壓 | ±7Vac + dc（衰減器關閉） | 輸入阻抗 = 1MΩ |
±70Vac + dc（衰減器打開） |
5Vrms | 輸入阻抗 = 50Ω |
輸入調節 | 輸入衰減 | 打開：10 倍衰減；關閉：不衰減 |
輸入阻抗 | 50Ω | 1MΩ |
耦合方式 | AC | DC |
高頻抑制 | 打開：輸入帶寬 = 250kHz；關閉：輸入帶寬 = 225MHz |
輸入觸發 | 觸發電平范圍 | -2.5V 至 +2.5V |
觸發靈敏度范圍 | 0%（140mV 遲滯電壓）至 100%（2mV 遲滯電壓） |
閘門時間 | GateTime1 | 1ms |
GateTime2 | 10ms |
GateTime3 | 100ms |
GateTime4 | 1s |
GateTime5 | 10s |
GateTime6 | >10s |
觸發特性觸發輸入
電平 | TTL- 兼容 |
斜率 | 上升或下降（可選） |
脈沖寬度 | >50ns |
反應時間 | 掃頻：<100ns（典型） 脈沖串：<300ns（典型） |
觸發輸出
電平 | TTL- 兼容 |
脈沖寬度 | >60ns（典型） |
最大頻率 | 1MHz |
參考時鐘相位偏移
外部參考輸入
鎖定范圍 | 10MHz ± 50Hz |
電平 | 250mVpp 至 5Vpp |
鎖定時間 | <2s |
輸入阻抗（典型值） | 1kΩ，交流耦合 |
內部參考輸出
頻率 | 10MHz ± 50Hz |
電平 | 3.3Vpp |
輸出阻抗（典型值） | 50Ω，交流耦合 |
編程時間（典型） |
| USB 2.0 | LAN |
函數改變 | 500ms | 510ms |
頻率改變 | 50ms | 50ms |
振幅改變 | 300ms | 310ms |
選擇用戶任意波 | 500ms | 510ms |
一般技術規格電源
電源電壓 | 100V 至 240V，45Hz 至 440Hz |
功耗 | 小于 50W |
保險絲 | 250V，T2A |
顯示
類型 | 7 寸 TFT LCD |
分辨率 | 800 水平 × RGB × 480 垂直分辨率 |
色彩 | 16M 色 |
環境
溫度范圍 | 操作：10℃至 40℃ 非操作：-20℃至 60℃ |
冷卻方法 | 風扇強制冷卻 |
濕度范圍 | 小于 35℃：≤90% 相對濕度35℃至 40℃：≤60% 相對濕度 |
海拔高度 | 操作：3000 米以下 非操作：15000 米以下 |
機械規格
尺寸（寬 × 高 × 深） | 313mm × 160.7mm × 116.7mm |
重量 | 不含包裝：3.2kg 含包裝：4.5kg |
