一、設備主要用途：

該設備供質量在20kg（單邊）以下各類產品作恒加速度試驗用，滿足GB2423、GJB150、GJB360等試驗標準對設備的要求。采用三相異步交流電動機，防護等級不低于IP1，高精度光電編碼器，人機界面以數據曲線實時顯示窗口為主，同時顯示輸入參數設定值、實時顯示加速度值、速度值、系統狀態、試驗進度及報警指示等，配備監視器、攝像頭各一臺，水泥地基上安裝

二、主要技術指標及功能要求：

1、最大載荷（單邊）：                             20kg（兩工位）

2、總載荷：                                      40kg

3、加速度范圍：                               20m/s²~1000m/s²

4、試品最大尺寸：                                ≤300mm

5、試品中心安裝計算半徑：                        600mm

6、設備最大旋轉直徑：                            1600mm

7、設備地基地坑直徑：                            2000mm

8.轉臂轉速：400rpm

9、啟動時間：                                    ≤3min

持續時間：≤60min

10、接電裝置：500V、5A、32環，靜態接觸電阻≤0.5Ω，電阻穩定度≤0.01Ω，接口采用轉插箱形式。

11、控制方式：

①、計算機控制：可設定加速度、試驗半徑、試驗時間，實時顯示試驗參數及曲線，儲存、打印試驗報告。

②、手動控制：可直接顯示加速度量值。

12、配重件組合：重量范圍：5～20kg

13、具有開路、超限、超速、緊急停車（斷電）、人身安全保護等安全保護裝置，繼電器觸點控制，AC240V  2A以內（當正常運行時，觸點閉合；當設備停機或故障時，觸點斷開）

三、設備主要配置：

1、離心機主機 1臺

含：交流電機 1臺

    轉臂 1個

2、集流環（500V  5A  32環）1套

     含：轉插箱、接頭及封裝零件

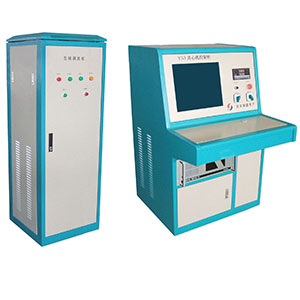

3、變頻控制柜1臺

含：森蘭變頻器 1臺

4、操作控制柜 1臺

含：①、手動控制系統1套

    ②、計算機控制系統 1套

含：研華工控機 1臺

17″液晶顯示器 1臺

HP A4激光打印機1臺

控制軟件1套

采集卡 1個

8、“米”字形M12  T型槽板 2塊

9、配重件組合 1套

10 監控系統1套

四、供貨周期：從合同生效之日起四個月

五、設備工作環境條件

1、電源： 三相四線制，380V、50Hz、25KVA ，接地電阻≤4Ω

2、安裝： 見供方提供的地基圖
