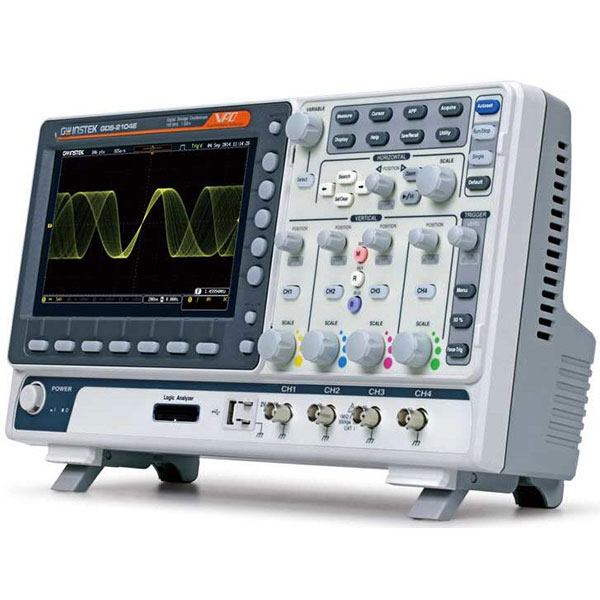

混合信號示波器MSO-2202EA
產品編號：13144
產品名稱：混合信號示波器
產品型號：MSO-2202EA
訂貨編號：
市場價：¥14800.00
促銷價：
狀態：
產地：固緯電子
簡要參數：

混合信號示波器，200MHz，2CH模擬+16CH數字通道，采樣率1GSa/S，存儲深度10M，波形捕獲率120000wfmSa/s，分段存儲功能、數字濾波器功能，USB、LAN接口，8”16:9 LCD顯示，VPO信號處理技術，雙通道25MHz信號源。
人氣：1589

相關推送

瀏覽記錄

混合信號示波器MSO-2202EA

¥14800.00

產品介紹

特點

•200/100/70MHz 頻寬選擇；2 或 4 通道;
•MSO-2000E 具備16 通道邏輯分析儀功能
•MSO-2000EA 具備16 通道邏輯分析儀功能與雙通道25MHz 任意波形信號產生器
•每通道1GSa/s實時取樣率(2通道機種) ;最高1GSa/s實時取樣率(4通道機種)
•標準10M最大存儲器深度及VPO波形顯示技術
•波形更新率高達 120,000 次/秒
•8 ” WVGA TFT LCD 顯示
•最高1M 點的FFT,提供更高的頻域分辨率量測
•高通及低通數字濾波器功能
•29,000分段存儲器及波形搜尋功能
•I2C/SPI/UART/CAN/LIN 串列總線觸發與譯碼功能
•資料紀錄功能可追蹤長達100小時的信號變化
•支持遠端網絡儲存功能

規格
	MSO-2072E(A)	MSO-2074E(A)	MSO-2102E(A)	MSO-2104E(A)	MSO-2202E(A)	MSO-2204E(A)
通道	2ch+Ext	4ch	2ch+Ext	4ch	2ch+Ext	4ch
頻寬	DC~70MHz	DC~70MHz	DC~100MHz	DC~100MHz	DC~200MHz	DC~200MHz
頻寬	(-3dB)	(-3dB)	(-3dB)	(-3dB)	(-3dB)	(-3dB)
上升時間	5ns	5ns	3.5ns	3.5ns	1.75ns	1.75ns
頻寬限制	20MHz	20MHz	20MHz	20MHz	20M/100MHz	20M/100MHz


垂直系統

分辨率	8 bit
	:1mV~10V/div
輸入耦合	AC, DC, GND
輸入阻抗	約 1MΩ// 16pF
精確度	±(3%) 當 2mV/div 或更大檔位時
	±(5%)當選用 1mV/div 檔位時
極性	正向與反向
最大輸入	300Vrms, CAT I
電壓
偏移范圍	1mV/div ~ 20mV/div : ±0.5V
	50mV/div ~ 200mV/div : ±5V
	500mV/div ~ 2V/div : ±25V
	5V~10V/div : ±250V
波形	+, -, ×, ÷, FFT, FFTrms ,使用者定義的表達公式.
信號處理
	FFT:1Mpts
	FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman-Harris.

觸發系統
來源	CH1* ,CH2, CH3, CH4, Line, EXT
	*2 通道機型
觸發模式	Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single Sequence
觸發類型	Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate,tme out, Event-Delay(1~65535 events), Time-Delay(Duration,4nS~10S), Bus

觸發	4ns~10s
延遲時間
耦合選項	AC,DC,LF rej. ,HF rej. ,Noise rej.
觸發靈敏度	1div
外部觸發
范圍	±15V
靈敏度	DC ~ 100MHz Approx. 100mV
	100MHz ~ 200MHz Approx. 150mV
輸入阻抗	1MΩ±3%~16pF

水平系統
范圍	1ns/div ~ 100s/div (1-2-5 increments)
	ROLL: 100ms/div ~ 100s/div
前置觸發	最大 10 div
后置觸發	最大 2,000,000 div
精確度	在任何 ≥ 1 ms 間格中為±50 ppm
實時取樣率	最大:1GSa/s (4通道型號)
	每通道 1GSa/s (2通道型號)
存儲器深度	最大 10Mpts
擷取模式	一般 ,平均 ,峰值檢測 ,單次
峰值檢測	2ns (typical)
平均模式	可選 2 to 256
X-Y 模式
X-軸輸入	通道 1; 通道 3*
	*只提供于4通道機型
Y-Axis Input	通道 2; 通道 4*
	*只提供于4通道機型
相位移	100kHz 時 ±3°

游標與量測系統
游標	Amplitude, Time, Gating available;Unit:Seconds(s),Hz(1/s) ,Phase(degree) ,Ration(%)
自動量測	36 種: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase ,Cursors measurement
控制面板功能
自動計數	6 位計數器,范圍由 2Hz 至額訂頻寬
自動設定	單一按鍵自動設定所有通道的垂直及水平觸發系統 ,提供undo Autoset 以回復到自動設定前的狀況
儲存設定	20 組
儲存波形	24 組
顯示系統
顯示器	8" TFT LCD WVGA 彩色顯示
顯示分辨率	800 水平像素 × 480 垂直像素 (WVGA)
差補點方式	Sin(x)/x
波形	點, 矢量, 可調累積 (16ms~4s),無限累積
顯示方式
波形更新率	最高每秒 120,000 波形
顯示格線	8 x 10 格
顯示模式	YT ;XY

界面
USB Port	USB 2.0 High-speed host port X1, USB High-speed 2.0 device port X1
乙太網絡	RJ-45 connector, 10/100Mbps with HP Auto-MDIX
(LAN) Port
Go-NoGo BNC	最大 5V/10mA TTL 開集極輸出
Kensington	背面安全插槽連接至標準Kensington-style lock.
安全鎖
邏輯分析儀規格
取樣率	每通道 1GSa/s
存儲器深度	每通道10M pts (max)
輸入通道	16 Digital (D15 - D0)
觸發類型	Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus
臨界值分組	D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds
臨界值選擇	TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined
使用者定義的臨界值范圍	±5V
最大輸入電壓	±40 V
最小驅動電壓	±250 mV
垂直分辨率	1 bit

任意波形產生器規格 (只提供于MSO-2000EA )

通道數	2
取樣率	200 Msa/s
垂直分辨率	14 bits
最高頻率	25 MHz
標準波形	Sine, Square, Pulse, Ramp, DC, Noise
內建的任意波形	Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
輸出范圍	20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
輸出分辨率	1mV
輸出準確度	2% (1 kHz)
偏移范圍	±2.5 V, HighZ;±1.25 V, 50 Ω
偏移分辨率	1mV
正弦波
頻率范圍	100mHz to 25MHz
平坦度	±0.5 dB( relative to 1kHz)
諧波失真	-40 dBc
總諧波失真	1%
信號/噪聲比	40 dB
方波/脈波
頻率范圍	100mHz to 15MHz
上升/下降時間	<15ns
過沖	<3%
占空比	Square:50%;Pulse:0.4%~99.6%
	30 ns
最小脈波寬度
抖動	500 ps
斜波
頻率范圍	100mHz~1MHz
線性度	1%
對稱性	0 to 100%

其他功能

多國語言	Available
操作環境	Temperature: 0°C to 50°C. Relative Humidity ≤ 80% at 40°C or below; ≤ 45% at 41°C ~ 50°C.
在線說明	Available
時鐘	Time and Date ,Provide the Date/Time for saved data
尺寸與重量
尺寸	384mmX208mmX127.3mm
重量	3 kg
