技術規格
除另行說明外，所有技術規格均受保證。除另行指明外，所有技術規格均適用于所有型號。
頻率
頻率范圍
RSA603A
9 kHz ~ 3 GHz
RSA607A
9 kHz ~ 7.5 GHz
基準頻率精度
校準時初始精度 (預熱 30 分鐘)
±1 x 10-6
第一年老化, 典型值
±1 x 10-6 (1年)
累積誤差(初始精度 + 溫度 + 老化), 典型值
3 x 10-6 (1年)
溫度漂移
±0.9 x 10-6 (-10 ~ 60 °C)
外部基準輸入
BNC 連接器, 50 Ω 標稱值
外部基準輸入頻率
1 ~ 20 MHz 時每 1 MHz，外加以下頻率: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz, 19.6608 MHz。
輸入信號上的雜散電平在100 kHz偏置范圍內必須低于-80 dBc，以避免屏幕上的雜散信號。
外部基準輸入范圍
± 5 ppm
外部基準輸入電平
-10 ~ +10 dBm
GNSS
1使用 GPS 系統測試。
2要在使用時達到 ±0.025ppm 的穩定性，設備必須在初始開箱后連續運行 2 至 5 天。
3使用 GPS 系統測試。
4適用于 GNSS 培訓后在溫度限制范圍內（請參閱腳注 5 和 6）連續運行 24 小時。如果自上次培訓后以 GNSS 培訓模式操作 24 小時以上，請參閱累積誤差規格。
5適用于培訓后在低于 3 °C 環境溫度變化下。
6適用于培訓后在低于 10 °C 環境溫度變化下。
RF 輸入
RF 輸入
RF 輸入阻抗
50 Ω
RF VSWR (RF Attn = 20 dB), 典型值
< 1.2 (10 MHz ~ 3 GHz)
< 1.5 (>3 GHz ~ 7.5 GHz)
RF VSWR 預放開, RSA603A和RSA607A, 典型值
< 1.5 (10 MHz ~ 6 GHz, RF ATT=10 dB, 預放開)
< 1.7 (> 6 GHz ~ 7.5 GHz, RF ATT=10 dB, 預放開)
最大 RF 輸入電平
最大 DC 電壓
±40 V (RF 輸入)
最大安全輸入功率
+33 dBm (RF 輸入, 10 MHz ~ 7.5 GHz, RF Attn ≥ 20 dB)
+13 dBm (RF 輸入, 9 kHz ~ 10 MHz)
+20 dBm (RF 輸入, RF衰減 < 20 dB)
最大安全輸入功率 (預放開)
+33 dBm (RF 輸入, 10 MHz ~ 7.5 GHz, RF Attn ≥ 20 dB)
+13 dBm (RF 輸入, 9 kHz ~ 10 MHz)
最大可測量輸入功率
+30 dBm (RF 輸入, ≥10 MHz ~ Fmax, RF ATT Auto)
+20 dBm (RF 輸入, <10 MHz, RF ATT Auto)
輸入RF衰減器
0 dB ~ 51 dB (1 dB步進)
幅度和RF
幅度和RF 平坦度
參考電平設置范圍
-170 dBm ~ +40 dBm, 0.1 dB步長, (標準RF 輸入)
所有中心頻率上的幅度精度
| 18 ⁰C ~ 28 ⁰C |
|---|
| 9 kHz ≤ 3.0 GHz | ±0.8 dB |
| >3 ~ 7.5 GHz | ±1.5 dB |
所有中心頻率時的幅度精度 - 預放開（18 ℃ ~ 28 ℃，10 dB RF 衰減器）
| 中心頻率范圍 | 18 ⁰C ~ 28 ⁰C |
|---|
| 100 kHz ~ ≤3.0 GHz | ±1.0 dB |
| >3 ~ 7.5 GHz | ±1.75 dB |
預放增益
27 dB，2 GHz
21 dB @ 6 GHz (RSA607A)
1頻寬范圍不能超過儀器頻率下限
觸發
功率觸發
功率觸發, 典型值
量程：距基準電平0 dB ~ -50 dB, 觸發電平高于噪底> 30 dB。
類型:上升沿或下降沿
觸發重新準備時間:≤ 100 μs
功率觸發位置定時不確定度
>20 MHz ~ 40 MHz采集帶寬:±250 ns
不確定度隨著采集帶寬下降而提高。
功率觸發電平精度
±1.5 dB, CW信號, 調諧中心頻率, 觸發電平高于噪底> 30 dB。
這個指標外加SA模式的整體幅度精度不確定度。
噪聲和失真
除另行指明外，所有噪聲和失真測量都在預放關閉的情況下進行。
三階互調制偵聽 (TOI)
+12 dBm @ 2.130 GHz
三階互調制偵聽 (TOI),
預放關, 典型值
+10 dBm (9 kHz ~ 25 MHz)
+15 dBm（25 MHz ~ 3 GHz）
+15 dBm (3 GHz ~ 4 GHz, RSA607A)
+10 dBm (4 GHz ~ 7.5 GHz, RSA607A)
預放開, 典型值
-20 dBm (9 kHz ~ 25 MHz)
-15 dBm (25 MHz ~ 3 GHz)
-15 dBm (3 GHz ~ 4 GHz)
-20 dBm (4 GHz ~ 7.5 GHz, RSA607A)
三階互調制失真
預放關, 典型值
< -70 dBc (10 kHz ~ 25 MHz)
< -80 dBc (25 MHz ~ 3 GHz)
< -80 dBc (3 GHz ~ 4 GHz)
< -70 dBc (4 GHz ~ 6 GHz, RSA607A)
< -70 dBc (6 GHz ~ 7.5 GHz, RSA607A)
RF輸入上每個信號電平 -25 dBm。2 MHz 音調隔離。衰減器 = 0, 基準電平 = -20 dBm。
預放開, 典型值
< -70 dBc (9 kHz ~ 25 MHz)
< -80 dBc (25 MHz ~ 3 GHz)
< -80 dBc (3 GHz ~ 4 GHz)
< -70 dBc (4 GHz ~ 6 GHz, RSA607A)
< -70 dBc (6 GHz ~ 7.5 GHz, RSA607A)
RF輸入上每個信號電平-55 dBm。2 MHz 音調隔離。衰減器 = 0, 基準電平 = -50 dBm。
二階諧波失真, 典型值
二階諧波失真
< -75 dBc (40 MHz ~ 1.5 GHz)
< -75 dBc (1.5 GHz ~ 3.75 GHz, RSA607A)
二階諧波失真, 預放開
< - 60 dBc , 40 MHz ~ 3.75 GHz, 輸入頻率
二階諧波失真?zhèn)陕?(SHI)
+35 dBm, 40 MHz ~ 1.5 GHz, 輸入頻率
+35 dBm, 1.5 GHz ~ 3.75 GHz, 輸入頻率
二階諧波失真?zhèn)陕?(SHI), 預放開
+15 dBm, 40 MHz ~ 3.75 GHz, 輸入頻率
相位噪聲
相噪
| 偏置 | 1 GHz CF | 1 GHz CF (典型值) | 2 GHz CF (典型值) | 6 GHz CF, (RSA607A) (典型值) | 10 MHz（典型值） |
|---|
| 10 kHz | -94 dBc/Hz | -97 dBc/Hz | -96 dBc/Hz | -94 dBc/Hz | -120 dBc/Hz |
| 100 kHz | -94 dBc/Hz | -98 dBc/Hz | -97 dBc/Hz | -96 dBc/Hz | -124 dBc/Hz |
| 1 MHz | -116 dBc/Hz | -121 dBc/Hz | -120 dBc/Hz | -120 dBc/Hz | -124 dBc/Hz |
積分相位 (RMS)，典型值
7.45 x 10-3弧度 @ 1 GHz
8.24 x 10-3弧度 @ 2 GHz
9.34 x 10-3弧度 @ 6 GHz
10 kHz - 10 MHz 積分
雜散響應
殘余雜散響應 (基準= -30 dBm, RBW = 1 kHz)
<-75 dBm (500 kHz ~ 60 MHz), 典型值
< -85 dBm (>60 MHz ~ 80 MHz), 典型值
<-100 dBm（>80 MHz ~ 7.5 GHz），典型值
無雜散響應及信號(鏡頻抑制)
< -65 dBc (10 kHz ~ < 3 GHz, Ref= -30 dBm, Atten = 10 dB, RF 輸入電平= -30 dBm, RBW = 10 Hz)
< -65 dBc (3 GHz ~ 7.5 GHz, Ref= -30dBm, Atten = 10 dB, RF 輸入電平= -30 dBm, RBW = 10 Hz)
雜散響應及CF處的信號
偏置≥ 1 MHz
| 頻率 | Span ≤40 MHz, 掃描頻寬>40 MHz |
|---|
|
| 典型值 |
| 1 MHz - 100 MHz |
| -75 dBc |
| 100 MHz - 3 GHz | -72 dBc | -75 dBc |
| 3 GHz - 7.5 GHz (RSA607A) | -72 dBc | -75 dBc |
1電源邊帶，620-660 kHz：-67 dBc，典型值
雜散響應，CF之外的信號，典型值
| 頻率 | 頻寬≤40 MHz, 掃頻頻寬>40 MHz |
|---|
| 1 MHz – 25 MHz (LF Band) | -73 dBc |
| 25 MHz - 3 GHz | -73 dBc |
| 3 GHz – 7.5 GHz (RSA607A) | -73 dBc |
信號在IF一半時的雜散響應1
RSA603A、RSA607A
< 75 dBc, (CF: 30 MHz ~ 3 GHz, Ref = -30 dBm, Atten = 10 dB, RBW = 10 Hz, 頻寬 = 10 kHz)
信號頻率 = 2310 MHz, RF輸入電平= -30 dBm
RSA607A
< 77 dBc, (CF 3 G Hz ~ 7.5 GHz, Ref= -30 dBm, Atten = 10 dB, RBW=10 Hz, 頻寬=10 kHz)
RF 輸入電平= -30 dBm
1這是 IF 頻率一半時的輸入信號。
采集
A/D 轉換器
14位, 112 Ms/s。
ACLR
跟蹤發生器 (選項04)
跟蹤發生器 (選項04)
頻率范圍
9 kHz ~ 3 GHz (RSA603)
9 kHz ~ 7.5 GHz (RSA607)
掃描速度, 典型中位數
每次掃描 0.192 秒, 101 點, 50 kHz RBW, 980 ~ 1020 MHz 掃描 (每個點 1.9 mS)
使用 Panasonic Toughpad FZ-G1, Intel® Core™ i5-5300U 2.3 GHz 處理器, 8 GB RAM, 256 GB SSD, Windows®7 Pro,功率管理設置成 "High Performance"測得。傳輸增益顯示只在屏幕上顯示測量數據。
頻率分辨率
100 Hz
TG輸出連接器
N型
VSWR
< 1.8:1, 10 MHz ~ 7.5 GHz, -20 dBm輸出電平
最大輸出功率
-3 dBm,10 MHz ~ 7.5 GHz
輸出功率電平設置范圍
40 dB, 10 MHz ~ 7.5 GHz
輸出功率電平步長長度
1 dB, 10 MHz ~ 7.5 GHz
輸出功率電平步長精度
± 0.5 dB
輸出電平精度
± 1.5 dB, 10 MHz ~ 7.5 GHz, -20 dBm輸出電平
諧波
< -22 dBc, ≥20 MHz
非諧波雜散信號
< -30 dBc; 來自TG輸出頻率的雜散信號< 2 GHz
< -25 dBc; 來自TG輸出頻率的雜散信號≥ 2 GHz
無損壞的反向功率
40 Vdc, +20 dBm RF
SignalVu-PC 標配測量和性能
SignalVu-PC/RSA607A 主要特點
最大頻寬
40 MHz 實時
9 kHz - 3 GHz 掃頻
9 kHz - 7.5 GHz 掃頻 (RSA607A)
最大采集時間
2.0 s
最小IQ 分辨率
17.9 ns ( 采集帶寬= 40 MHz)
調諧
為下列標準提供了調諧表，其中用基于標準的通道方式表示頻率選擇。
蜂窩標準家族: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax
無需牌照的短距離通信: 802.11a/b/j/g/p/n/ac, Bluetooth
無繩電話: DECT, PHS
廣播: AM, FM, ATSC, DVBT/H, NTSC
移動無線電, 尋呼機, 其他: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax
DPX 頻譜顯示
頻譜處理速率（RBW = Auto，軌跡長度 801）
≤10,000 頻譜/秒
DPX 位圖分辨率
201 像素垂直 x 801 像素水平
DPX 三維頻譜圖最小時間分辨率1
1 ms
每秒≤10,000 (與頻寬無關)
標記信息
幅度，頻率，信號密度
100% 檢測概率 (POI) 最短信號持續時間, 典型值1
| 100% POI 最短信號持續時間 | 測試控制器 |
|---|
| 27 | Dell Desktop (Windows® 10 Enterprise, Intel® Core™ i7-4790 CPU, 3.6GHz, 8GB RAM, 256GB 固態硬盤) |
| 34 | Dell Desktop (Windows® 7 Enterprise, Intel® Core™ i7-2600 CPU, 3.4GHz, 8GB RAM, 256GB 固態硬盤) |
| 36 | Dell Desktop Latitude E6430 (Windows® 10 Enterprise, Intel® Core™ i7-3520M CPU, 2.9GHz, 8GB RAM, 750GB 硬盤) |
| 35 | Dell Laptop Precision M4700 (Windows® 8 Enterprise, Intel® Core™ i7-3520M CPU, 2.9GHz, 8GB RAM, 750GB 硬盤) |
| 37 | Panasonic ToughPad SAPL-TP-04 (Windows® 7 Pro, Intel® Core™ i5-5300U CPU, 2.3GHz, 8GB RAM, 256GB 固態硬盤) |
DPX 設置: Span=40 MHz, RBW=300 kHz (Auto)
跨度范圍（連續處理）
1 kHz ~ 40 MHz
跨度范圍（掃描）
直到儀器的最大頻率范圍
每步駐留時間
5 ms ~ 100 s
軌跡處理
顏色等級位圖、+Peak、-Peak、平均值
軌跡長度
801、2401、4001、10401
RBW 范圍
1 kHz ~ 4.99 MHz
1由于在 Microsoft Windows™ 操作系統下運行的程序執行時間不確定，在主機電腦因其他處理任務負載過重時，可能滿足不了這一指標。
DPX 三維頻譜圖顯示
軌跡檢測
+ 峰值, - 峰值, 平均值(VRMS)
軌跡長度、內存深度
801（60,000 條軌跡）
2401（20,000 條軌跡）
4001（12,000 條軌跡）
每條線的時間分辨率
1 ms ~ 6400 s，用戶可以選擇
頻譜和雜散信號顯示
譜線
三條譜線 + 1 條數學譜線 + 1 條三維頻譜圖譜線用于頻譜顯示；4 條譜線用于雜散信號顯示
譜線函數
正常、平均 (VRMS)、最大保持、最小保持、對數平均
檢波器
平均值 (VRMS), 平均值 (對數), CISPR 峰值, +峰值, 僅頻譜樣點 –峰值; 在啟用選項 SVQP 時，CISPR 準峰值和平均值
頻譜譜線長度
801、2401、4001、8001、10401、16001、32001 和 64001 點
RBW 范圍
1.18 Hz ~ 8 MHz，頻譜顯示
模擬調制分析( 標配)
AM 解調精度, 典型值
±2%
0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率, 10% ~ 60%調制深度
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
FM 解調精度, 典型值
跨度的 ±1%
0 dBm中心輸入, 載波頻率1 GHz, 400 Hz/1 kHz 輸入/調制頻率
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
PM 解調精度, 典型值
±3%的測量帶寬
0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
掃描速度
全頻寬掃描速度
全頻寬掃描速度，典型值
5500 MHz/sec (RBW = 1 MHz)
5300 MHz/sec (RBW = 100 kHz)
3700 MHz/sec (RBW = 10 kHz)
950 MHz/sec (RBW = 1 kHz)
使用 Panasonic Toughpad FZ-G1，Intel® Core™ i5-5300U 2.3 GHz 處理器，8 GB RAM，256 GB SSD，Windows®7 Pro 測得。
頻譜畫面只顯示屏幕上的測量項目
通過 API 調節階躍時間
1 ms
SignalVu-PC 應用性能摘要
1標稱功率電平 0 dBm
2標稱功率 0 dBm
地圖繪制 (MAPxx-SVPC)
支持的地圖類型
Pitney Bowes MapInfo (*.mif), 位圖 (*.bmp), Open Street Maps (.osm)
保存的測量結果
測量數據文件（導出的結果）
測量使用的地圖文件
Google Earth KMZ文件
可以調用的結果文件（軌跡和設置文件）
兼容 MapInfo 的 MIF/MID 文件
脈沖測量 (SVPxx-SVPC)
測量（標稱值）
多分段捕獲的 Pulse-Ogram™ 瀑布圖顯示，其中包括各脈沖的幅度與時間及頻譜。脈沖頻率、Delta 頻率、平均開點功率、峰值功率、平均發射功率、脈寬、上升時間、下降時間、重復間隔（秒）、重復間隔 (Hz)、占空比 (%)、占空比（比率）、紋波 (dB)、紋波 (%)、衰落 (dB)、衰落 (%)、過沖 (dB)、過沖 (%)、脈沖到參考脈沖頻率差、脈沖到參考脈沖相位差、脈沖到脈沖頻率差、脈沖到脈沖相位差、RMS 頻率誤差、最大頻率誤差、RMS 相位誤差、最大相位誤差、頻率偏差、相位偏差、脈沖響應 (dB)、脈沖響應（時間）、時間標記。
最小檢測脈寬，典型值
150 ns
平均開點功率，18 °C ~ 28 °C，典型值
±0.4 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
占空比，典型值
±0.2% 的讀數
脈沖寬 450 ns 或以上, 占空比 .5 ~ .001, 信噪比 ≥ 30 dB。
平均發送功率，典型值
±0.5 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
峰值脈沖功率，典型值
±1.2 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
脈寬，典型值
讀數的 ±0.25%
脈沖寬 450 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
播放記錄的信號 (SV56)
播放文件類型
RSA306、RSA500 或 RSA600 記錄的 R3F
記錄文件帶寬
40 MHz
文件播放控制
通用：播放、停止、退出播放
位置：播放開始/結束點可設置在 0-100%
跳過：規定的跳躍長度為 73 μs 到文件大小的 99%
實時速率：按記錄時間 1:1 比率
播放循環控制：播放一次，或連續循環
需要的內存
記錄信號要求存儲器支持 300 MB/s 的寫入速率。以實時速率播放記錄的文件要求存儲器支持 300 MB/s 的讀取速率。
回波損耗、故障測距和電纜損耗測量
測量
回波損耗、電纜損耗和故障測距(DTF)
頻率范圍
10 MHz ~ 3 GHz (RSA603A)
10 MHz ~ 7.5 GHz (RSA607A)
掃描速度1
5 ms/點, 回波損耗測量
5 ms/點, 故障測距
5 ms/點, 電纜損耗測量
頻率分辨率
500 Hz
回波損耗測量誤差
0 ~ 15 dB 回波損耗: ±0.5 dB
15 ~ 25 dB 回波損耗: ±1.5 dB
25 ~ 35 dB回波損耗: ±4.0 dB
14 dB回波損耗時的回波損耗測量誤差
10 MHz ~ 6.8 GHz 時±1.5 dB
6.8 GHz ~ 7.5 GHz 時 ±3.0 dB
回波損耗測量范圍
50 dB
抗干擾能力
以下條件時回波損耗測量誤差落在規范范圍內:
+5 dBm 干擾源功率, 測量點 800 kHz 范圍內
+5 dBm 干擾源功率，距測量點 800 kHz 以上
(高功率測試電平。精度評估中不包括干擾源。)
故障測距范圍
1500 m 或 15 dB 單向電纜損耗, 用戶自定義
最大范圍與電纜速度系數和頻率步長的函數關系如下:
Where:
Vp= Cable velocity factor relative to the speed of light
c = Speed of light (m/s)
Fstart= Sweep start frequency (Hz)
Fstop= Sweep stop frequency (Hz)
N = number of sweep points
故障測距分辨率
RSA603A, (RG-58Vp=0.66): 0.03 m (用戶自定義)
RSA607A, (RG-58Vp=0.66): 0.01 m (用戶自定義)
Minimum resolution is a function of the cable velocity factor and the frequency step size as follows:
or
1201 點掃描，使用 Panasonic Toughpad FZ-G1, Intel® Core™ i5-5300U 2.3GHz 處理器, 8GB RAM, 256GB SSD, Windows®7 Pro 測量。回波損耗、電纜損耗或故障測距顯示是純屏幕上測量指標。
28 伏特噪聲源驅動
28 伏特噪聲源驅動輸出
輸出電平
28 VDC @ 140 mA
輸出電壓打開/關閉時間
打開：100 μS
關閉：500 μS

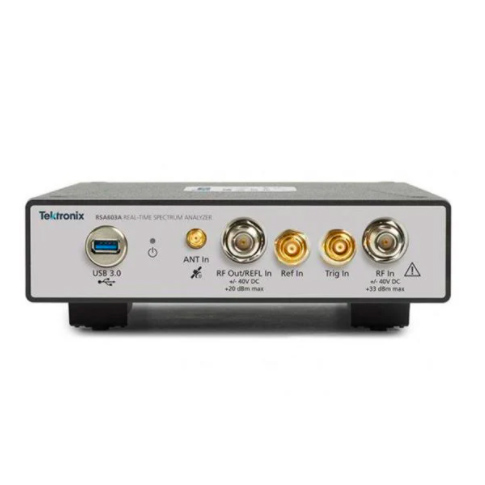

輸入和輸出端口
輸入、輸出和接口
RF 輸入
N型, 孔式
外部頻率參考輸入
BNC, 孔式
觸發/同步輸入
BNC, 孔式
跟蹤發生器源輸出
N型, 孔式
GPS 天線
SMA, 孔式
USB 設備端口
USB 3.0 – A 型
USB狀態LED
LED, 雙色紅/綠
LED狀態:
紅燈常亮:使用USB電源或復位
綠燈常亮:已初始化, 可以使用
綠燈閃爍:把數據傳送到主機
安裝要求
散熱間隙
底部，頂部
6.3 毫米（0.25 英寸）
側面
0 毫米（0 英寸）
后面：38.1 毫米（1.5 英寸）
物理特點
物理特點
高度
75.0毫米(2.95英寸)
寬度
222.3毫米(8.75英寸)
深度
358.6毫米(14.12英寸)
凈重
2.79公斤(6.15磅)
環境和安全
濕度
MIL-PRF-28800F Class 2
工作狀態：
+10 °C ~ 30 °C (+50 °F ~ 86 °F)溫度范圍內5% ~ 95±5%RH (相對濕度)
+30 °C ~ 40 °C (+86 °F ~ 104 °F)時5% ~ 75±5%相對濕度
+40 °C ~ +55 °C (+86 °F ~ +131 °F)時5% ~ 45±5%相對濕度
<10 °C (+50 °F) 濕度不能控制，無冷凝
海拔高度
工作
最高3000米(9,842英尺)
非工作狀態
最高12000米(39,370英尺)
動態
振動
工作
泰克Class 3隨機振動測試, 0.31 GRMS:5-500 Hz, 3個軸, 每個軸10分鐘
未工作時
MIL-PRF-28800F Class 3
2.06 GRMS, 5 500 Hz, 每個軸10分鐘, 3個軸(總共30分鐘)
處理和運輸
臺式機處理, 工作時
MIL-PRF-28800F Class 3
運輸中跌落, 未工作時
MIL-PRF-28800F Class 2
