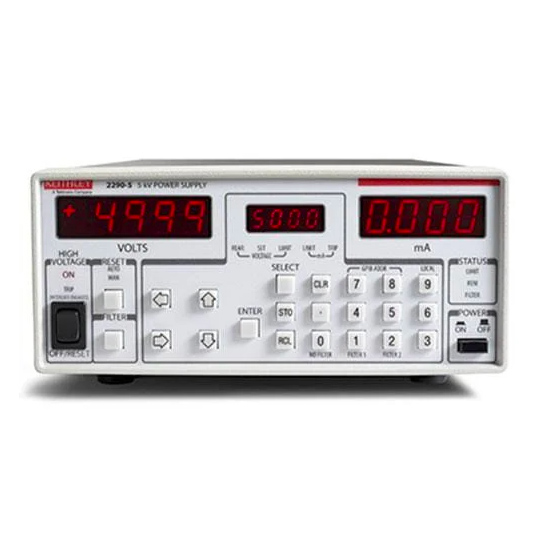

2290 系列高壓電源非常適合高壓設備和材料測試，以及高能物理試驗。 為高達 5000V 的電壓輸出選擇 2290-5 型號電源，為高達 10,000V 的電壓輸出選擇 2290-10 型號電源。 這些電源測量 1V 分辨率的輸出電壓和 1μA 分辨率的輸出電流。 除了電壓和電流輸出顯示屏外，第三個顯示屏顯示以下四種設置之一：輸出電壓、電壓限制、電流限制或電流跳閘。
特點 | 優勢 |
低輸出噪聲 | 提高電源精度和測量靈敏度；5kV 電源上的可選擇濾波器將噪聲降至小于 3mV RMS 。 |

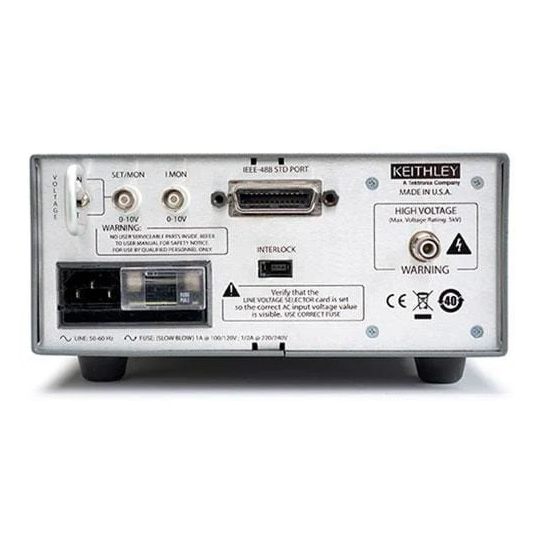

安全互鎖 | 確保高壓測試夾具檢修門打開時禁用輸出電壓。 |
IEEE-488可編程 | 允許創建一個自動化高壓測試系統。 |
可選保護模塊 | 將低電壓測量儀器（如 2600B 系列 SourceMeter® SMU 儀器）上的電壓鎖定至 200V 的最大值，甚至在被測設備(DUT) 故障時，以防止損壞低電壓儀器。 |
型號 | 說明 | 輸出個數 | 最大電壓 | 最大電流 | 連接能力 |
2290J-5 | 5KV 電源，100VAC 正常輸入電壓 | 1 | 5000V | 5mA | GPIB、模擬 |
2290E-5 | 5KV 電源，240VAC 正常輸入電壓 | 1 | 5000V | 5mA | GPIB、模擬 |
2290-5 | 5KV 電源，120VAC 正常輸入電壓 | 1 | 5000V | 5mA | GPIB、模擬 |
2290-10 | 10KV 電源 | 1 | 10,000V | 1mA | GPIB，RS-232，模擬 |
附件 | 描述 |
2290-10-RMK-1 | 用于 10KV 電源的單臺固定式機架安裝套件 |
2290-10-RMK-2 | 用于 10KV 電源的雙臺固定式機架安裝套件 |
2290-10-SHV | 10KV SHV MALE-SHV 陽性電纜，3 米（10 英尺） |
2290-10-SHVBH | 10KV SHV 陰性隔板連接器 |
2290-10-SHVUC | 未端接電纜的 10KV SHV 插頭，3 米（10 英尺） |
2290-5-MHV | 5KV SHV FEMALE-MHV 陽性電纜，3 米（10 英尺） |
2290-5-RMK-1 | 用于 5KV 電源的單臺固定式機架安裝套件 |
2290-5-RMK-2 | 用于 5KV 電源的雙臺固定式機架安裝套件 |
2290-5-SHV | 5KV SHV FEMALE-SHV 陰性電纜，3 米（10 英尺） |
2290-5-SHVBH | 5KV SHV 陽性隔板連接器 |
2290-INT-CABLE | 未端接互鎖電纜的 3 針連接器 |
