| 性能特點 簡要介紹

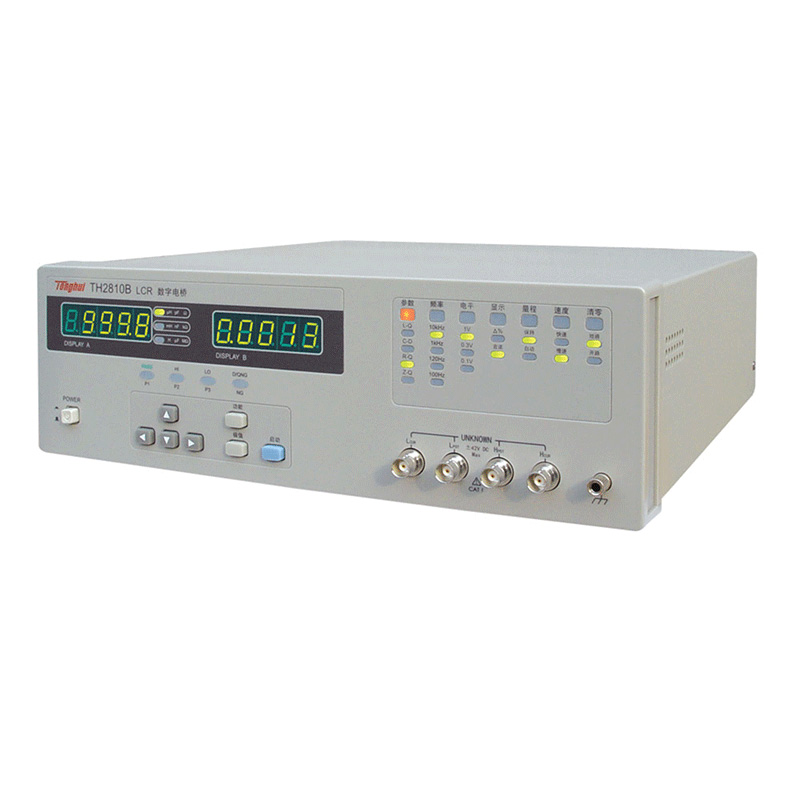

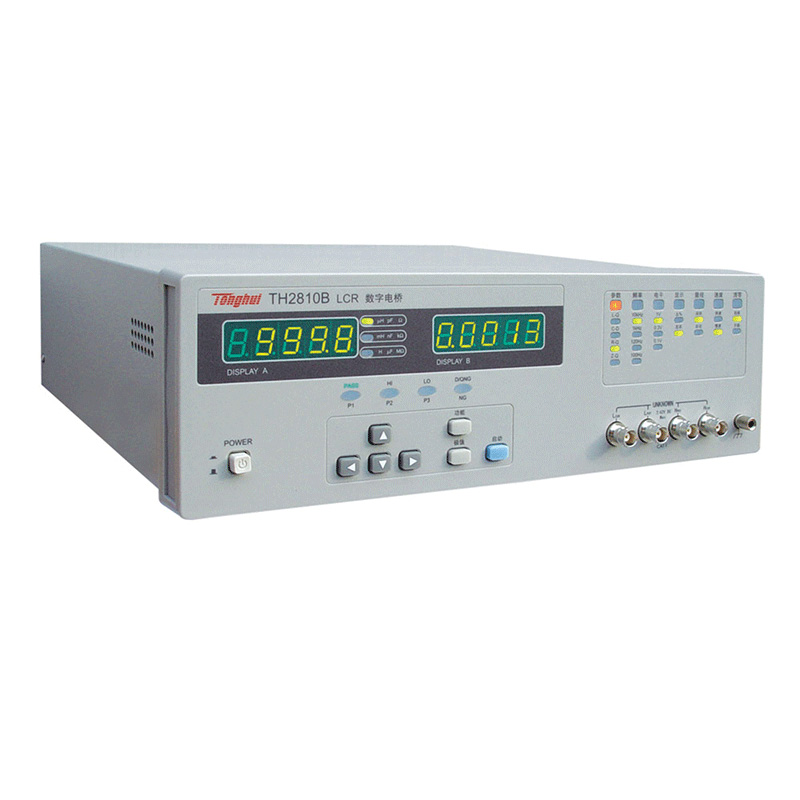

TH2810B型LCR數字電橋是一種測試速度快、精度高、測試范圍寬的通用阻抗測量儀器。 四個測試頻率點，最高至 10 kHz, 30 Ω 、100 Ω兩種不同信號源輸出阻抗可使儀器測量結果與眾多LCR結果相一致，同時也能適應陶瓷電容器對測量電平的要求�？蓾M足生產線質量保證、進貨檢驗的測量要求。 技術參數
測試參數
L-Q, C-D, R-Q, Z-Q
測試頻率
100 Hz, 120 Hz ,1 kHz,10 kHz
測試電頻
0.1 Vrms ,0.3 Vrms ,1 Vrms
基本準確度
0.1%
顯示范圍
|Z|, R 0.0001 Ω — 99.999 MΩ
C 0.01 pF — 99999 μF
L 0.01 μH — 99999 H
Q 0.0001 — 9999
D 0.0001 — 9.999
Δ%: 0.01% – 9999%
測量速度（次/秒)
快速: 15, 慢速: 4.5
等效電路
串聯，并聯
量程方式
自動, 保持
觸發方式
內部, 手動, 外部
清零功能
開路/短路掃頻清零
測量端
5端
顯示方式
直讀，Δ%
顯示位數
主、副：5位LED顯示
輸出阻抗
30 Ω, 100 Ω可選
比較器功能
四檔分選，P1檔訊響或者兩檔分選，合格訊響

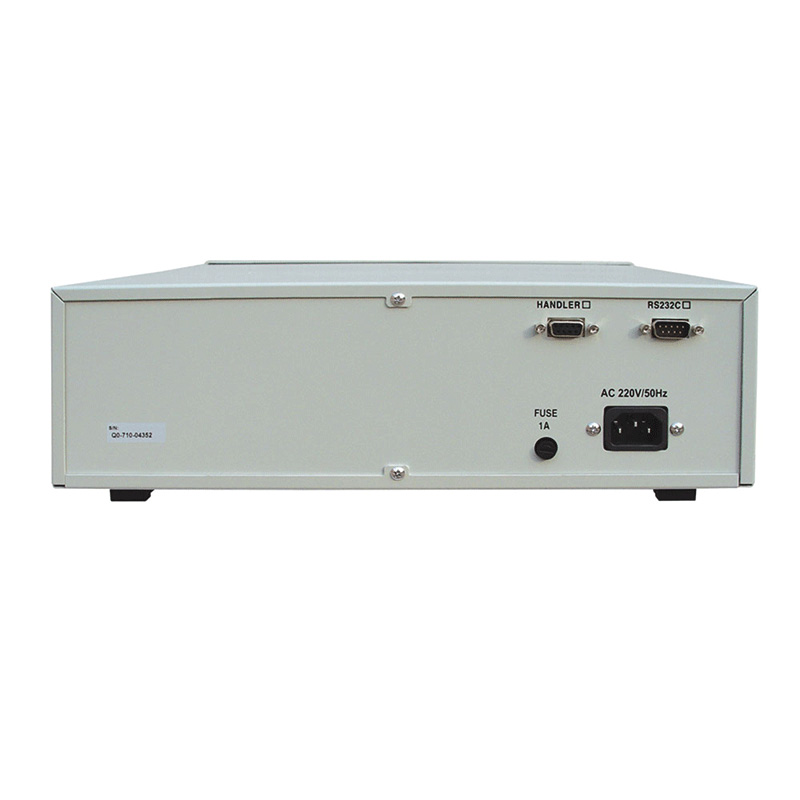

接口
RS-232C, HANDLER
工作溫度, 濕度
0℃ — 40℃, ≤90% RH
電源要求
198 V — 242 V AC, 47.5 Hz — 52.5 Hz
功耗
≤20 VA
尺寸(W×H×D)
350 mm×110 mm×340 mm
重量
約3.5 kg |
