性能特點

• 320×240點陣大型圖形LCD顯示
• 測試頻率20 Hz — 300 kHz,分辨率:10 mHz
• 中英文可選操作界面
• 頻響曲線繪圖分析功能
• 30 Ω, 100 Ω可選信號源輸出阻抗
• 開路,短路, 負載校正功能
• 10點列表掃描測試功能
• 內建比較器,10檔分選及計數功能
• 測試電平監視功能
• 電壓或電流的自動電平調整功能
• 20組內部儀器設定可供儲存及讀取
• RS-232C,HANDLER(選件),GPIB(選件)接口
• 提供0 V， 1.5 V， 2 V內部直流偏壓
• TH1773/TH1775 偏流源控制能力
• 可選±10 V(±100 mA)及1 A內部直流偏置源
• 可選USB接口和32 MB優盤

簡要介紹

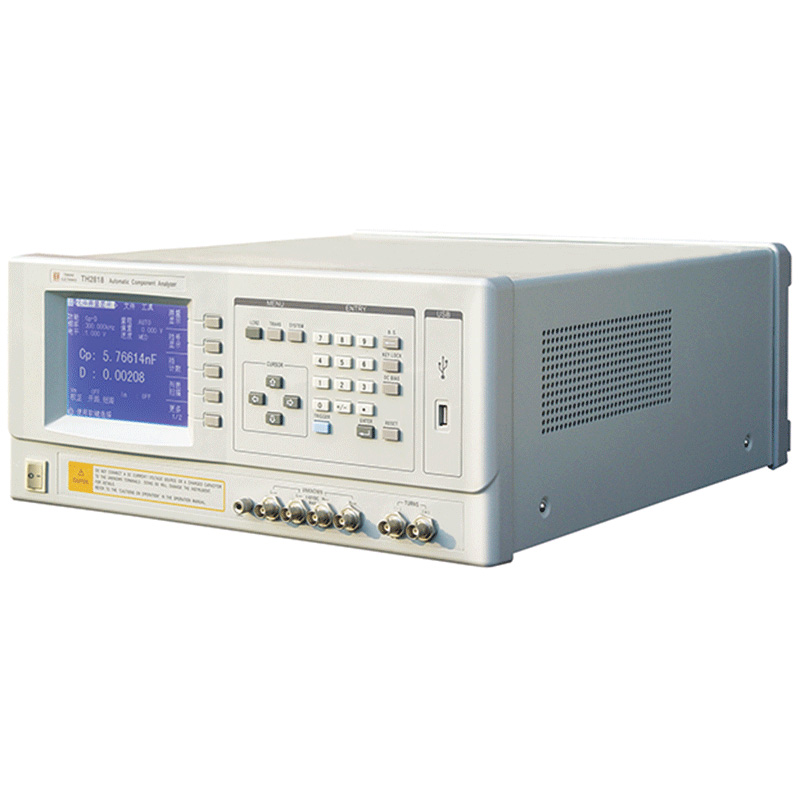

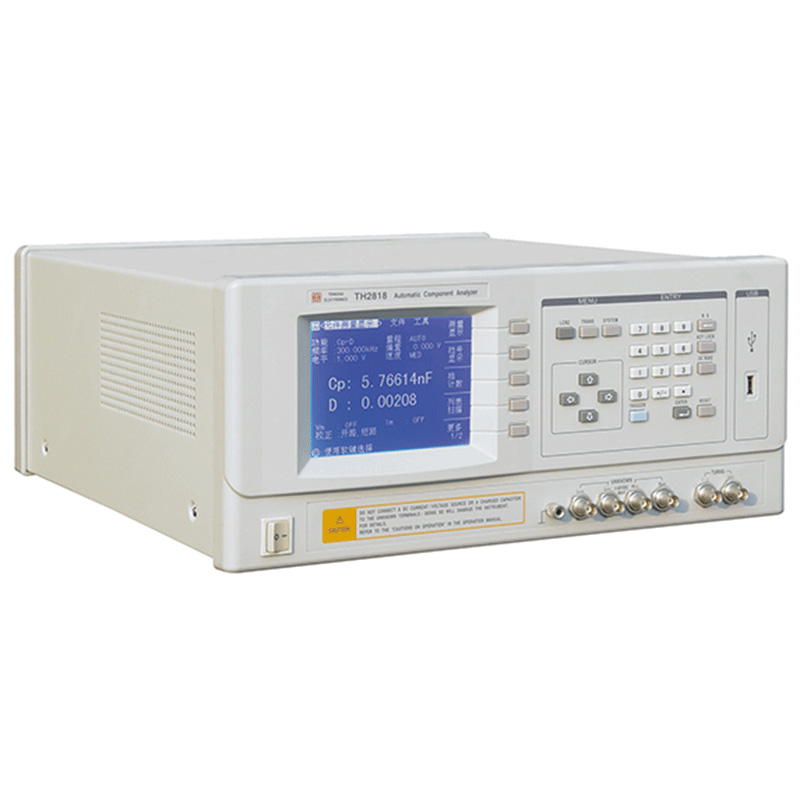

TH2818型自動元件分析儀是一種精度高、測試范圍寬、6位測試分辨率的阻抗測量儀器，高達300 kHz的測試頻率,以0.01 Hz步進任意編程、5 mV — 2 V信號電平及直流內偏置電壓,可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。儀器所提供的HANDLER、GPIB、RS-232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程記錄提供了條件。

簡便的前面板操作與直接的讀出方式
在320×240點陣的大型LCD顯示器上儀器的所有設置與測試結果一目了然，這將簡化操作，改善使用者的效率以減少讀出錯誤。軟鍵操作模式簡化了儀器的面板操作，用戶使用光標鍵移動LCD上光標可方便地改變儀器狀態，儀器將自動反映當前光標位置的功能，這減少了菜單數量及按鍵次數。

精確的元件測量
儀器提供的六位分辨率可以觀察到元件參數的細微變化，尤其對低損耗器件的測試具有良好的性能。為提高測試的可靠性和一致性,TH2818可保持恒定的測試信號電平對磁性材料導磁率及陶瓷電容器進行精確的測量.
靈活的頻率響應分析
由于不存在理想的電感器、電容器和電阻器，為精確評價一實際元件在某一頻段的實際性能，TH2818憑借10 mHz分辨率的信號產生能力，可以在任意頻段對元件參數的頻率響應進行準確的分析，尤其可對寬阻抗范圍的低頻陶瓷諧振器的諧振阻抗與反諧振阻抗進行精確的測量。

直流電阻、匝比及漏感測量能力
變壓器/低頻線圈的主要參數是自感、直流電阻、匝比及繞組間電容，通常意義的LCR表無法滿足變壓器/低頻線圈的所有這些測試要求，TH2818配備了直流電阻、匝比及相位測試能力，無需增加額外配置便可測量上述此類參數。

列表掃描功能
被測器件對某些參數是極為敏感的，使用器件時需完整了解該器件在特定工作條件下的參數變化情況，TH2818可對最多達10點的信號頻率、測試電平、直流偏置等測試條件進行列表掃描, 每條件下測量結果以列表方式顯示，可清楚地表明元件參數的變化情況，并大大節省了操作者的測量與記錄時間。
多種直流偏置控制方案
電感器/變壓器在不同電流偏置下的測量是LCR表所面臨的重要任務，TH2818提供了多種直流偏流疊加方案。TH2818可直接控制0 — 100 mA， 0 — 1 A的內置偏流源或0 — 10A ，0 — 20 A的外置電流源，以準確測量電感器/變壓器等器件在不同偏置電流條件下的磁導率變化情況，配置專用的軟件可作出L — IDC或μ — H 變化曲線。

技術指標
