性能特點
-
良好的測試穩定性
-
抗沖擊能力強
-
合理的功能配置
-
固定的輸出阻抗，適合陶瓷電容器測量
-
鍵盤鎖定功能
-
RS-232C 接口
-
HANDLER接口
-
可選配操作軟件
簡要介紹

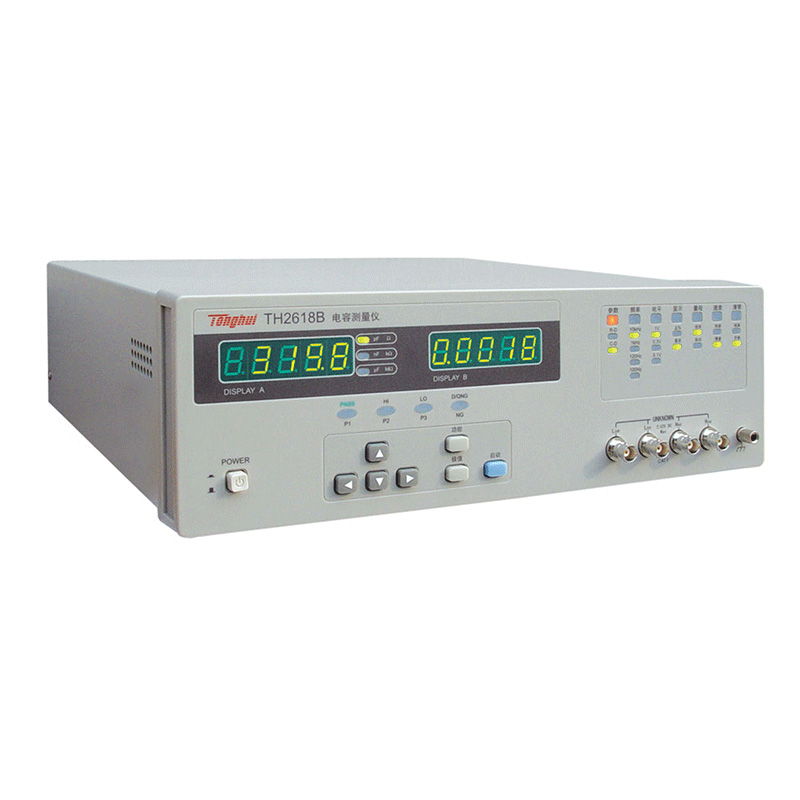

TH2618B是一種精度高、測試范圍寬、操作簡便、功能完善的電容測量儀。該產品可提供至10 kHz的典型測試頻率及四檔分選功能，尤其適用于生產線快速測量， 該產品具有強有力的抗沖擊保護能力，解決了長期以來電容測量儀沖擊保護能力差這一困擾使用者的頑癥。完善的HANDLER接口可使方便地使用于元件自動分選系統。
技術參數
|
測試參數
|
C-D,R-D
|
|
測試頻率
|
100 Hz、120 Hz、1 kHz、10 kHz
|
|
測試電平
|
0.3 Vrms、1.0 Vrms、0.1 Vrms
|
|
基本準確度
|
0.1%
|
|
顯示范圍
|
C: 0.01 pF — 99999 μF
D: 0.0001 — 9.999
R: 0.0001 Ω — 99.999 M Ω
△%: 0.01% — 9999%
|
|
測量速度(次/秒)
|
快速: 15, 慢速: 4.5
|
|
等效電路 |
串聯，并聯 |
|
量程方式
|
自動, 保持
|
|
觸發方式
|
內部, 手動, 外部
|
|
清零功能
|
開路，短路清零
|
|
測量端
|
5端
|
|
顯示方式
|
直讀， Δ%
|
|
輸出阻抗
|
30 Ω, 100 Ω 可選
|
|
比較器功能
|
四檔分選，P1檔訊響或者兩檔分選，合格訊響
|
|
接口
|
RS-232C，HANDLER
|
|
工作溫度, 濕度 |
0℃ — 40℃,≤ 90% RH |
|
電源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤ 25 VA |
|
尺寸(W×H×D) |
350 mm×110 mm×340 mm |
|
重量 |
約3.5 kg |
