產品中心 > 萬用表/毫伏表 > 毫伏表 > 超高頻毫伏表TH2280A

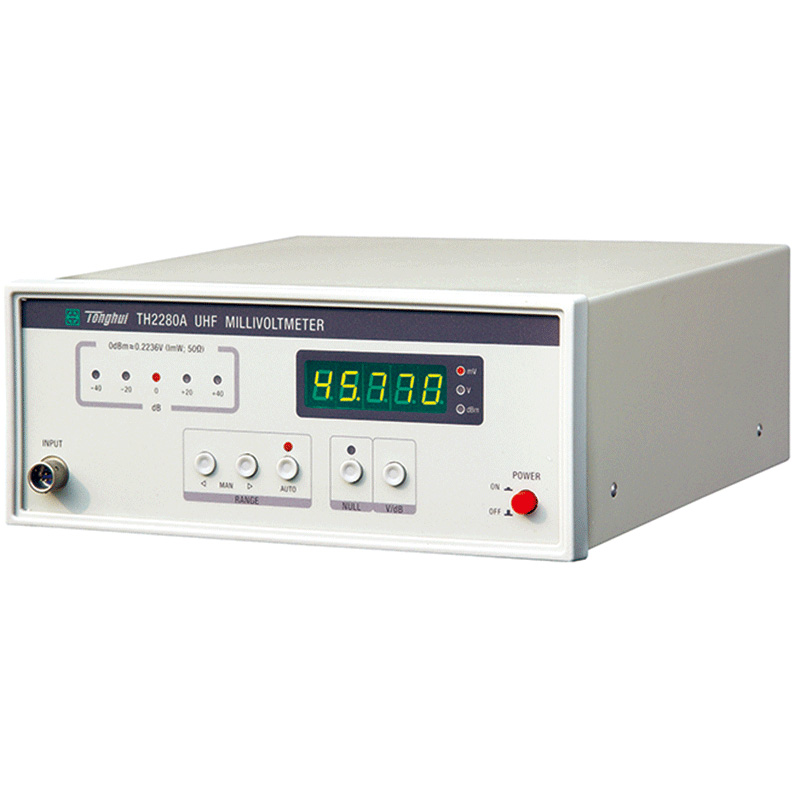

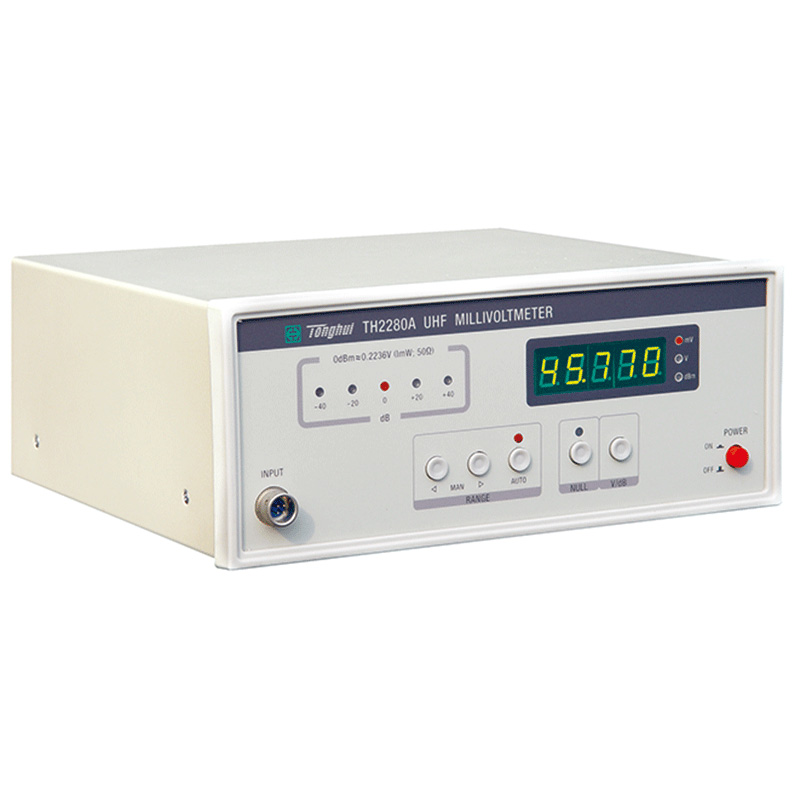

  • 超高頻毫伏表TH2280A

  • 產品編號：05658
  • 產品名稱：超高頻毫伏表
  • 產品型號：TH2280A
  • 訂貨編號：
  • 市 場 價：¥6800.00
  • 促 銷 價：
  • 狀    態：
  • 產    地：常州
  • 簡要參數：
    超高頻毫伏表，頻響9KHz～2000MHz，電壓1mV～10V，功率電平-47～33dBm，精度±2%，4 1/2LED顯示。
  • 人    氣：1612

瀏覽記錄

產品介紹

技術規格

TH2280A型超高頻毫伏表主要用于9kHz—2GHz頻帶范圍內正弦信號幅度的測量，儀器采用檢波放大式工作原理，其配置的50Ω特性阻抗N型雙向通過式同軸檢波器可以插入同軸傳輸系統中使用。儀器具有1mV-10V的電壓測量范圍，測量帶寬內具有良好的頻率響應、駐波系數小、測量穩定性高、可自動調零。既可用于生產現場、實驗室計量測試，也可用于超高頻電壓的標準傳遞，使低頻到微波電壓和功率的測量統一于一體。

特點

頻率范圍: 9kHz－2000MHz...
電壓分辨率：1μV
測試功率電平范圍：-47-33dBm...
具有自動和手動量程切換功能
優良的頻率響應和駐波系數
 		 測試電壓范圍：1mV—10V
電平分辨率：0.01dBm
自動調零消除零點漂移
4 1/2位LED數字顯示


技術參數

品型號： TH2280A
超高頻毫伏表
測量功能
顯示方式
量程方式
調零
信號檢測方式
輸入阻抗


 4 1/2 位數字顯示
 自動、手動
 單鍵自動清除零點
 檢波放大式
 低頻時同軸檢波器開路阻抗≥100kΩ,可插入50Ω同軸系統和接50Ω終端負載測量電壓和功率。
測試范圍
測量電壓頻率范圍

測量電壓范圍

測量電壓量程

電壓頻率響應誤差



過載電壓

駐波系數VSWR



 9 kHz－2000 MHz
（使用TH2280A-D1同軸檢波器）
 1mV -- 10V, 最小分辨率1μV
-47dBm—33dBm, 最小分辨率0.01dBm
 4mV, 40mV, 400mV,4V,10V,
-40，-20，0，20，40 dBm,5檔
 9kHz—200MHz ≤±3%
200MHz—500MHz ≤±5%
500MHz—1000MHz ≤±11%
1000MHz—2000MHz ≤±18%
 AC ≤ 15Vrms
DC ≤ 50V
 9kHz—200MHz ≤ 1.03
200MHz—500MHz ≤ 1.04
500MHz—1000MHz ≤ 1.12, 1000MHz—1600MHz ≤ 1.25
1600MHz—2000MHz ≤ 1.35
工作溫度、濕度 0℃－40℃, ≤ 90%RH
電源要求
電壓
頻率
 198V－242V
 47.5Hz－52.5Hz
功耗 ≤ 5VA
體積(W×H×D) 270mm×110mm×280mm
重量 約4kg

基本配置
產品名稱 超高頻毫伏表
產品型號 TH2280A
顯示特性
    顯示方式 4 1/2LED顯示
    顯示位數/最大值顯示 4 1/2
頻率特性
    頻率范圍 9KHz～2000MHz
    頻率響應誤差 9kHz—200MHz ≤±3%
200MHz—500MHz ≤±5%
500MHz—1000MHz ≤±11%
1000MHz—2000MHz ≤±18%
測量特性
    電壓測量范圍 1mV—10V
    電平測量范圍 -47-33dBm...
輸入阻抗 低頻時同軸檢波器開路阻抗≥100kΩ,可插入50Ω同軸系統和接50Ω終端負載測量電壓和功率。
附件
電源提供 198V－242V
47.5Hz－52.5Hz
物理特性
    尺寸 270mm×110mm×280mm
    重量 約4kg
其它
    其它特點 工作溫度、濕度 0℃－40℃, ≤ 90%RH
功耗 ≤ 5VA
TH2280A型超高頻毫伏表主要用于9kHz—2GHz頻帶范圍內正弦信號幅度的測量，儀器采用檢波放大式工作原理，其配置的50Ω特性阻抗N型雙向通過式同軸檢波器可以插入同軸傳輸系統中使用。儀器具有1mV-10V的電壓測量范圍，測量帶寬內具有良好的頻率響應、駐波系數小、測量穩定性高、可自動調零。既可用于生產現場、實驗室計量測試，也可用于超高頻電壓的標準傳遞，使低頻到微波電壓和功率的測量統一于一體。
