主要特點和優點
主要性能指標
主要特點
儀表在整個溫度范圍內經過校準，在進行測量前不需要清校 零或校準，節約時間，避免質量差的數據
所有型號都提供了平均功率、占空比校正脈沖功率和測量數 據記錄功能
標配應用程序在Microsoft Windows 下運行
最大保持模式和相對測量模式
偏置、頻響和75Ω 最小損耗校正
靈活的平均模式，提供迅速穩定的測量
TTL 觸發輸入和輸出，與外部儀器同步
通過/ 失敗極限模式
體積緊湊
PSM3000系列提供了真實平均功率測量，給出準確結果，而 不管信號形狀或調制如何
PSM4000 和PSM5000 系列提供：
PSM5000 系列包括脈沖參數應用程序，對重復或脈沖式 信號進行測量
應用
普通RF 和微波平均功率測量
檢定重復的脈沖式信號，如導航、氣象和其它雷達
測量被調制信號峰值功率和平均功率，如GSM、CDMA、 WCDMA、HSPA、WiMAX，分析帶寬高達10 MHz
測量被調制通信信號的峰值功率和平均功率
信號源電平控制反饋
驗證和檢定功放、開關和其它RF 和微波器件
維護、保養和安裝DTV、蜂窩、微波無線鏈路及無線廣播發 射機
檢驗和校準測試設備和系統
三年保修
功能強大、緊湊的功率傳感器/ 功率計
PSM3000、PSM4000 和PSM5000 系列功率傳感器/ 功率計體 積緊湊，提供了快速準確的RF 和微波功率測量功能。視您選 擇的具體系列，其提供了多種CW 和脈沖調制測量功能。每臺 儀表都標配Windows功率計應用軟件，用來控制儀表，顯示讀 數，記錄數據。功率傳感器/ 功率計和PC相結合，提供了完整 的解決方案，不再需要使用單獨的專用儀表主機。
不要求儀表主機
通過標配功率計應用軟件，用戶只需按一下鼠標，就會出現熟 悉的儀表控制功能，在PC屏幕上直接出現讀數。熟悉的Windows 下拉菜單提供了額外的控制功能。PC 上會立即提供數 據，進一步進行分析和文件管理。儀表使用標準USB 2.0 協議 和電纜與PC 通信，即插即用，使用簡便。
把高速功率測量集成到測試中
泰克PSM系列功率傳感器提供了業內最快的測量速度(每秒讀 取2000 次)。
這可以明顯縮短測試時間，提供以前沒有提供的動態功率測量 信息。標配高速記錄應用程序為把這些數據放到PC 中進行分 析提供了一種機制。
對自編程測試應用，您可以使用LabVIEW 或使用全面存檔的 API與傳感器通信。其為最常用的開發環境提供了范例程序。通 信庫允許程序與最多12 個傳感器通信，而不需要使用昂貴的 開關。
還可以使用運行Windows操作系統的泰克實時信號分析儀、任 意波形發生器和示波器，控制PSM 系列傳感器/ 功率計，迅速 獲得準確的功率測量功能。
為與其它測量設備同步，所有型號都包括觸發輸入和觸發輸出 TTL 信號。
高速測量、全面的編程工具和同步功能，使得這些傳感器可以 作為通用系統，增加到您的測試環境中。
為高需求設計提供行業領先的性能

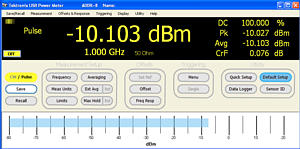

圖1- 軟件提供了用戶熟悉的控制功能和測量演示功能。
泰克功率傳感器/功率計在整個工作溫度范圍內經過全面校準。 其不需要傳感器清零和儀表參考校準，縮短了設置時間，幫助 避免不準確的結果。這些儀表在通用CW、峰值、脈沖和其它 被調制功率測量中提供了可以信賴的精度。不管是無線基站安 裝或維護、生產測試還是無線器件研發，PSM系列產品都可以 滿足這些需求，因為它提供了寬動態范圍(-60 dBM- +20 dBm) 以及從10 MHz 直到26.5 GHz 的頻率范圍。
選擇能夠滿足您的需求的性能/ 功能
PSM3000系列功率傳感器/功率計提供了真實平均功率測量功 能，給出了準確的功率測量結果，而不管信號調制和帶寬如何。 PSM4000 系列提供了平均功率(CW)測量，并增加了脈沖和峰 值功率測量，在脈沖式R F 和微波信號上收集基本數據。 PSM5000 系列功率傳感器/ 功率計提供了與PSM4000 相同的 測量功能，并增加了脈沖曲線功能，可以觀察信號，檢定脈沖 式RF 和微波系統。
| 特點 | PSM3000 系列 | PSM4000 系列 | PSM5000 系列 |
|---|
| 頻率范圍 | 10 MHz - 26.5 GHz | 10 MHz - 20 GHz | 50 MHz - 20 GHz |
| 動態范圍 | –55 dBM - +20 dBm | –60 dBm - +20 dBM | –60 dBm - +20 dBm |
| 測量速度 | 每秒讀取2000 次 | 每秒讀取2000 次 | 每秒讀取2000 次s |
| 測量 |
| 真實平均功率 | X |
|
|
| 平均(CW)功率 |
| X | X |
| 占空比校正脈沖功率 | X | X | X |
| 峰值功率、脈沖功率、占空比 |
| X | X |
| 峰值和平均突發功率 |
| X | X |
| 測量記錄 | X | X | X |
| 脈寬、上升/下降時間、 過沖、衰落 |
|
| X |
| 時間選通測量 |
|
| X |
| 脈沖波形顯示，帶標記 |
|
| X |
多種脈沖包絡測量

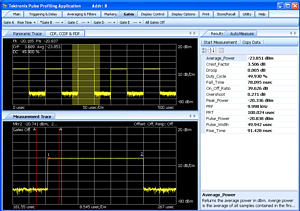

圖2. 脈沖曲線軟件可以全面分析脈沖特點。
泰克PSM5000 系列在一個產品中同時提供了簡便易用的、高 性能、脈沖曲線、脈沖(調制)和CW功率計和傳感器。PSM5000 系列產品是為要求對包絡不變、重復性脈沖式信號進行時域分 析的應用專門設計的。它執行時域脈沖測量，如上升/ 下降時 間、過沖和衰落，這些測量一般要求使用昂貴的信號分析儀。 PSM5000 系列傳感器使用等效時間采樣技術，重建重復性的 脈沖式輸入信號。可以使用高達48 MS/s 的有效采樣率，以高 達10 MHz 的視頻帶寬測量重復性的脈沖。
