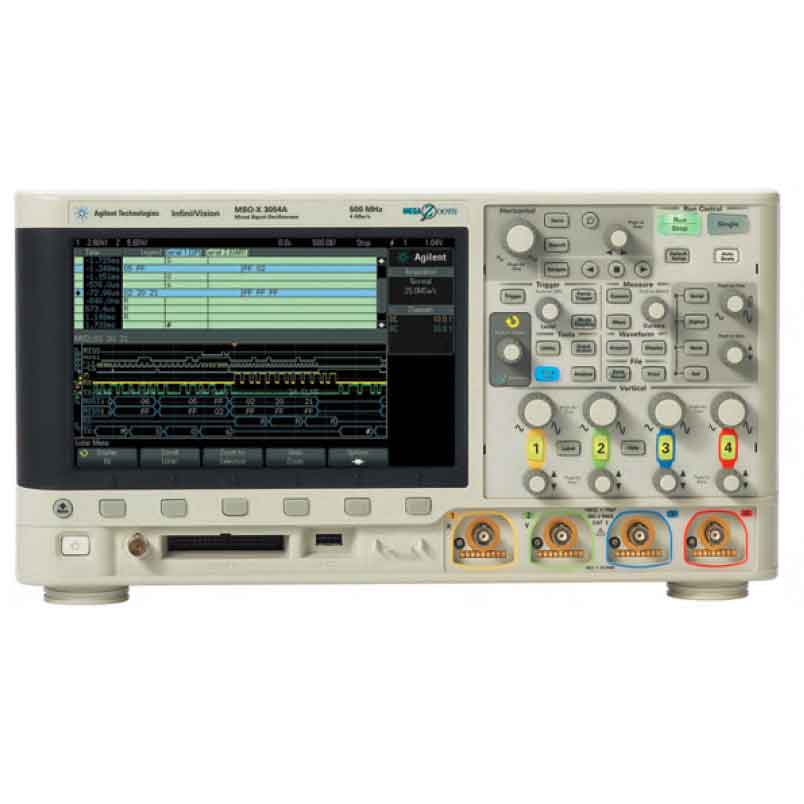

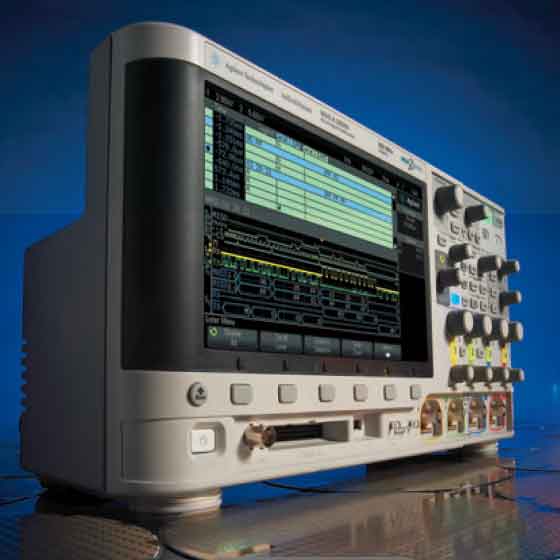

| | DSOX3012A
MSOX3012A | DSOX3014A
MSOX3014A | DSOX3024A
MSOX3024A | DSOX3032A
MSOX3032A | DSOX3034A
MSOX3034A | DSOX3052A
MSOX3052A | DSOX3054A
MSOX3054A |
| 模擬帶寬 | 100 MHz | 100 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz |
| 模擬輸入通道 | 2 | 4 | 4 | 2 | 4 | 2 | 4 |
| 計算出的上升時間 | ≤ 3.5 ns | ≤ 3.5 ns | ≤ 1.75 ns | ≤ 1 ns | ≤ 1 ns | ≤ 800 ps | ≤ 800 ps |
| 硬件帶寬極限 | 20 MHz 可選 |
| 輸入耦合 | 交流、直流、接地 |
| 輸入阻抗 | 可選擇: 1 MΩ ± 1%; 50 Ω ± 1.5% |
| 輸入靈敏度范圍 | 2 mV/格 ~ 5 V/格 ** |
| 水平分辨率 | 2.5 ps |
| 采樣率 | 每通道 2 GSa/s, 半通道 4 GSa/s |
| 存儲器深度 (記錄長度) | 最深可達 4 Mpts |
| 顯示屏 | 8.5 英寸 WVGA, 64 級亮度 |
| 波形更新速率 (最大) | 1,000,000 個波形/秒 |
| 垂直分辨率 | 8 位, 高分辨率模式下可達 12 位 |
| 最大輸入電壓 | CAT I 300 Vrms, 400 Vpk; 瞬時過壓 1.6 kVpk
CAT II 300 Vrms, 400 Vpk
使用 N2862A/N2863A/N2890A 10:1 探頭時: 300 Vrms |
| 直流垂直精度 | ± [直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程] ** |
| 直流垂直增益精度 * | ± 2% 全量程 * |
| 通道間隔離 | > 100:1, 直流 ~ 每通道的最大指定帶寬
(使用相同的 V/格和耦合在通道上進行測量) |
| 偏置范圍 | ± 2 V (2 mV/格 ~ 200 mV/格)
± 50 V (> 200 mV/格 ~ 5 V/格) |
| 直流垂直偏置精度 | ± 0.1 格, ± 2 mV, 偏置設置值的 ± 1% |
| 垂直系統數字通道 |
| 數字輸入通道 | 16 個數字通道 (D0 ~ D15) |
| 閾值 | 8 個通道一組的閥值 |
| 閾值選擇 | TTL (+1.4 V)
5 V CMOS (+2.5 V)
ECL (-1.3 V)
用戶定義的 (適配夾選擇) |
| 用戶定義的閾值范圍 | ± 8.0 V, 10 mV 步進 |
| 最大輸入電壓 | ± 40 V 峰值 CAT I; 瞬時過壓 800 Vpk |
| 閾值精度 * | ± (100 mV + 3% 的閾值設置) |
| 最大輸入動態范圍 | ± 10 V 閾值 |
| 最小電壓擺動 | 500 mVpp |
| 輸入阻抗 | 100 kΩ ± 探針的 2% |
| 探頭負載 | ~ 8 pF |
| 垂直分辨率 | 1 位 |
| 水平系統模擬通道 |
| 最大采樣率 | 4 GSa/s |
| 最大記錄長度 | 4 Mpts |
| 最高采樣率時所捕獲的最大持續時間 (所有通道) | 1 ms |
| 時基范圍 (秒/格) | 5 ns/格
~ 50 s/格 | 5 ns/格
~ 50 s/格 | 2 ns/格
~ 50 s/格 | 2 ns/格
~ 50 s/格 | 2 ns/格
~ 50 s/格 | 1 ns/格
~ 50 s/格 | 1 ns/格
~ 50 s/格 |
| 時基延遲時間范圍 | 預觸發 — 大于 1 屏幕寬度或 200 μs
后觸發 — 1 s ~ 500 s |
| 通道間偏移校正范圍 | ± 100 ns |
| 時基精度 * | 25 ppm ± 每年 5 ppm (老化) |
| Δ 時間精度 (使用光標) | ± (時基精度 x 讀數) ± (0.0016 x 屏幕寬度) ± 100 ps |
| 模式 | 主模式、縮放、滾動、XY |
| XY | 對于通道 1 和 2, Z 消隱僅出現在外部觸發輸入端, 1.4 V 閥值帶寬:
最大帶寬相位誤差 (1 MHz 時): < 0.5 度 |
| 水平系統數字通道 |
| 最大采樣率 | 1 GSa/s |
| 最大記錄長度 | 2 Mpts (僅限于數字通道), 500 kpts (適用于模擬通道和數字通道) |
| 最小可檢測脈寬 | 5 ns |
| 通道間偏差 | 2 ns (典型值); 3 ns (最大值) |
| 觸發系統 |
| 觸發模式 | ● 常規 (觸發): 示波器觸發時需要觸發事件
● 自動: 無需觸發事件, 自動進行觸發
● 單一: 僅對觸發事件進行一次觸發; 再次按 [Single] 以查找另一個觸發事件,
或者按 [Run] 以在自動或正常模式下進行連續觸發
● 強制觸發: 使用前面板按鈕進行強制觸發 |
| 觸發耦合 | 直流: 直流耦合觸發
交流: 交流耦合觸發, 截止頻率: < 10 Hz (內部); < 50 Hz (外部)
高頻抑制: 高頻抑制, 截止頻率 ~ 50 kHz
低頻抑制: 低頻抑制, 截止頻率 ~ 50 kHz
噪聲抑制: 可選擇打開或關閉, 靈敏度降低了 1/4 |
| 觸發釋抑范圍 | 40 ns ~ 10.00 s |
| 觸發靈敏度 | |
| 內部 * | < 10 mV/格: 大于 1 格或 5 mV; ≥ 10 mV/格: 0.6 格 |
| 外部 * | 200 mVpp, 直流 ~ 100 MHz
350 mVpp, 100 MHz ~ 200 MHz |
| 觸發器電平范圍 | |
| 任意通道 | 距中心屏幕 ± 6 格 |
| 外部 | ± 8 V |
| 觸發類型選擇 |
| 邊沿觸發 | 上升邊沿、下降邊沿、交互邊沿或任何來源的邊沿上的觸發 |
| 脈寬 | 對所選通道上的脈沖進行觸發, 該脈沖的持續時間低于或高于某個值, 或是在某個時間范圍內
● 最小持續時間設置: 2 ns ~ 10 ns (取決于帶寬)
● 最大持續時間設置: 10 s |
| 矮脈沖 | 對未能超過高電平閥值的正向矮脈沖進行觸發。對未能超過低電平閥值的負向矮脈沖進行觸發。
以這兩種閥值設置為基礎, 對任意極向的矮脈沖進行觸發。矮波觸發也會受到時間限制 (< 或 >),
最小時間設置為 4 ns, 最大時間設置為 10 s。 |
| 設置和保持 | 觸發和時鐘/數據設置, 和/或保持時間違規 < 0.0 ~ 10 s |
| 上升/下降時間 | 以用戶可選的閥值為基礎, 對上升時間或下降時間的邊沿速度違規進行觸發 (< 或 >)。
時間設置范圍是 (< 或 >) 或 2 ns ~ 10 s。 |
| 第 N 個邊沿猝發 | 在指定空閑時間后發生的猝發脈沖的第 N 個邊沿上觸發。 |
| 碼型 | 在指定的高碼型或低碼型開始時觸發, 與在任何模擬/數字/觸發通道 [輸入 | 輸出] 的組合電平無關。碼型必須至少穩定了 2 ns, 才能作為一個有效的觸發條件。 |
| 時間限定碼型 | 在一個多通道碼型上觸發。該碼型持續時間小于某個值、大于某個值、大于某個超時的時間值,
或在一個時間值集合內或外。
● 最小持續時間設置: 2 ns ~ 10 ns (取決于帶寬)
● 最大持續時間設置: 10 s |
| 視頻 | 視頻—觸發所有行或單獨行、來自復合視頻的奇/偶場或所有場、或者廣播標準
(NTSC、PAL、SECAM、PAM-M) |
| USB | 在包起始、包終止、重啟完成、輸入掛起或退出掛起上進行觸發。
支持 USB 低速和全速。 |
| I2S (可選) | 在音頻左通道或右通道的二進制補數上觸發 (=、≠、<、>、> <、< > 上升值或下降值) |
| I2C (可選) | 在起始/終止狀態下 I2C (IC 間總線)串行協議或帶有地址和/或數據值的用戶定義幀上觸發。
也可在丟失確認, 無數據采集地址、重啟、EEPROM 讀和 10 位寫時觸發 |
| SPI (可選) | 在指定的幀周期內觸發 SPI (重新協議接口) 數據碼型。
支持正和負芯片選擇成幀, 以及時鐘空閑幀和每幀用戶指定的位數。 |
| CAN (可選) | 在 CAN (控制器局域網絡) 版本 2.0A 和 2.0B 信號上觸發。在幀開始 (SOF) 比特 (標準) 時觸發。
遠程幀 ID (RTR)、數據幀 ID (~ RTR)、遠程或數據幀 ID、數據幀 ID 以及數據、誤差幀、所有誤差、
確認誤差和過載幀。 |
| LIN (可選) | 在 LIN (局域互聯網絡) 同步中斷、同步幀 ID 或幀 ID 以及數據上進行觸發。 |
| RS-232/422/485/UART (可選) | 在 Rx 或 Tx 開始位、停止位或數據內容上進行觸發 |
| Acquisition modes |
| 額定值 | |
| 峰值檢測 | 在所有時基設置下, 捕獲窄至 250-ps 的毛刺 |
| 平均值 | 可選擇 2、4、8、16、64 …… 到 65536 |
| 高分辨率模式 | 4 GSa/s 時 ≥ 10 μs/格, 或 2 GSa/s 時 ≥ 20 μs/格, 分辨率為 12 位 |
| 分段 (可選) | 重新準備時間 = 1 μs (觸發事件之間的最小時間間隔) |
| 波形測量 |
| 光標 ** | ● 單光標精度:± [直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程]
● 雙光標精度:± [直流垂直增益精度 + 0.5% 全量程]* |
| 自動測量 | 測量結果隨統計數據不斷更新。光標指向最后選擇的測量。從下表中選擇最多 4 種測量:
● 電壓: 峰峰值、最大值、最小值、幅度、頂部、底部、過沖、前沖、平均值-N 個周期、
平均值-全屏、DC RMS-N 個周期、DC RMS-全屏、AC RMS-N 個周期、
AC RMS- 全屏 (標準偏差)、比率(RMS1/RMS2)
● 時間: 周期、頻率、計數器、+ 寬度、- 寬度、猝發寬度、占空比、上升時間、下降時間、
時延、相位、Y 最小時的 X 值、Y 最大時的 X 值
● 計數: 正脈沖計數、負脈沖計數、上升沿計數、下降沿計數
● 混合: 區域- N 個周期、區域-全屏 |
| 計數器 | 內置頻率計數器:
● 信號源: 在任意模擬或數字通道上
● 分辨率: 5 位
● 最大頻率: 示波器帶寬 |
| 波形運算 |
| 算法 | f (g(t))
g (t): { 1, 2, 3, 4, 1-2, 1+2, 1x2, 3-4, 3+4, 3x4}
f (t): { 1-2, 1+2, 1x2, 3-4, 3+4, 3x4, FFT(g(t)), 微分 d/dt g(t), 積分 ∫ g(t) dt, 平方根 √g(t) }
其中 1、2、3、4 代表輸入通道 1、2、3 和 4
注: 通道 3 和 4 只適用于 MSO/DSOX3xx4A 型號 |
| FFT | 高達 64 kpts 分辨率
將 FFT 窗口設為: Hanning、頂部平坦、矩形、Blackman Harris |
| 顯示特征 |
| 顯示屏 | 8.5 英寸 WVGA |
| 分辨率 | 800 (水平點) x 480 (垂直點) 像素格式 (屏幕區域) |
| 網格 | 8 個垂直分格 x 10 個水平分格, 帶有亮度控制。 |
| 格式 | YT 和 XY |
| 最大波形更新速率 | > 1,000,000 個波形/秒 |
| 余輝 | 關閉余輝、無限余輝、可變余輝 (100 ms-60 s) |
| 亮度等級 | 64 個亮度等級 |
| 輸入/輸出端口 |
| USB 2.0 高速主機端口 | 兩個 USB 2.0 高速主機端口, 前面板和后面板
支持存儲器設備和打印機 |
| USB 2.0 高速設備端口 | 位于后面板上的一個 USB 2.0 高速設備端口 |
| LAN 端口 | 10/100Base-T (需要使用 DSOXLAN 模塊) |
| 視頻輸出端口 | 將示波器顯示器連接到外部監視器或投影儀 (需使用 DSOXLAN 模塊) |
| GPIB 端口 | 輕松過渡到現有的測試系統中 (需使用 DSOXGPIB) |
| 探頭補償器輸出 | 方波: 2.5 Vpp、1 kHz |
| 防盜鎖插孔 | 將后面板安全插槽與標準防盜鎖插孔相連接 |
| WaveGen 輸出 | 前面板 BNC 連接器 |
| WaveGen-內置函數發生器 |
| 波形 | 正弦波、方波、脈沖、三角波、斜波、噪聲、直流 |
| 正弦波 | ● 頻率范圍: 0.1 Hz ~ 20 MHz
● 幅度平坦度: ± 0.5 dB (相對于 1 kHz)
● 諧波失真: -40 dBc
● 雜散 (無諧波): -40 dBc
● 總諧波失真: 1%
● SNR (50 Ω 負載, 500 MHz 帶寬): 40 dB (Vpp > = 0.1 V); 30 dB (Vpp < 0.1 V) |
| 斜波/三角波 | ● 頻率范圍: 0.1 Hz ~ 100 kHz
● 線性: 1%
● 可變對稱性: 0 ~ 100%
● 對稱分辨率: 1% |
| 噪聲 | 帶寬: 20 MHz (典型值) |
| 頻率 | ● 正弦波和斜波精度:
○ 130 ppm (頻率 < 10 kHz)
○ 50 ppm (頻率 > 10 kHz)
● 方波和脈沖精度:
○ [50+ 頻率/200] ppm (頻率 < 25 kHz)
○ 50 ppm (頻率 ≥ 25 kHz)
● 分辨率: 0.1 Hz 或 4 位, 取兩者中的較大值 |
| 幅度 | ● 范圍:
○ 20 mVpp ~ 5 Vpp, 高阻抗
○ 10 mVpp ~ 2.5 Vpp, 50 Ω
● 分辨率: 100 μV 或 3 位, 取兩者中的較大值
● 精度: 2% (頻率 = 1 kHz) |
| 直流偏置 | ● 范圍:
○ ±2.5 V, 高阻抗
○ ±1.25 V, 50 Ω
● 分辨率: 100 μV 或 3 位, 取兩者中的較大值
● 精度: 偏置設置值的 ± 1.5%, 幅度設置值的 ± 1.5%, ±1 mV |
| 觸發輸出 | 觸發輸出 BNC 提供觸發輸出 |
| 尺寸 | 毫米 |
| 寬 | 380.6 |
| 高 | 204.4 |
| 深 | 141.5 |
| 重量 | 千克 |
| 儀器凈重 | 3.85 |
| 儀器加附件 | 4.08 |
| 環境 |
| 溫度 | 工作溫度: 0 ~ +55°C
非工作溫度: -40 ~ +71°C |
| 濕度 | 工作濕度: ≤ +40°C 時, 相對濕度高達 80%; +50°C 時, 相對濕度高達 45%
非工作濕度: 40°C 時, 相對濕度高達 95%; 50°C 時，相對濕度高達 45% |
| 海拔高度 | 工作和非工作時: 高達 4000 m |
| 電磁兼容性 | 符合 EMC 指令 (2004/108/EC), 符合或超過 IEC 61326-1:2005/EN
61326-1:2006 Group 1 Class A 標準
CISPR 11/EN 55011
IEC 61000-4-2/EN 61000-4-2
IEC 61000-4-3/EN 61000-4-3
IEC 61000-4-4/EN 61000-4-4
IEC 61000-4-5/EN 61000-4-5
IEC 61000-4-6/EN 61000-4-6
IEC 61000-4-11/EN 61000-4-11
加拿大: ICES-001:2004
澳大利亞/新西蘭: AS/NZS |
| 安全性 | UL61010-1 第二版, CAN/CSA22.2 No. 61010-1-04 |
| 振動 | 滿足IEC60068-2-6 和 MIL-PRF-28800; 3 類隨機振動 |
| 振蕩 | 滿足 IEC 60068-2-27 和 MIL-PRF-28800; 3 類隨機振蕩; (工作條件下: 30 g、½ 正弦波、11 ms 持續時間、
沿主軸 3 次振蕩/軸、共 18 次振蕩) |
| 連通性 |
| 標準端口 | 后面板有一個 USB 2.0 高速設備端口
兩個 USB 2.0 高速主機端口, 前后面板各一個
支持存儲器設備和打印機 |
| 可選端口 | GPIB、LAN、VGA |
| 非易失存儲器 |
| 參考波形顯示 | 2 個內部波形或 USB 閃存盤 |
| 波形存儲 | 設置、.bmp、.png、.csv、ASCII、XY、參考波形 .alb、.bin、制表器、模板 |
| 最大 USB 閃存規格 | 支持符合業界標準的閃存 |
| 設置 (不使用 USB 閃存) | 10 種內部設置 |
| 設置 (使用 USB 閃存) | 受 USB 閃存容量限制 |
