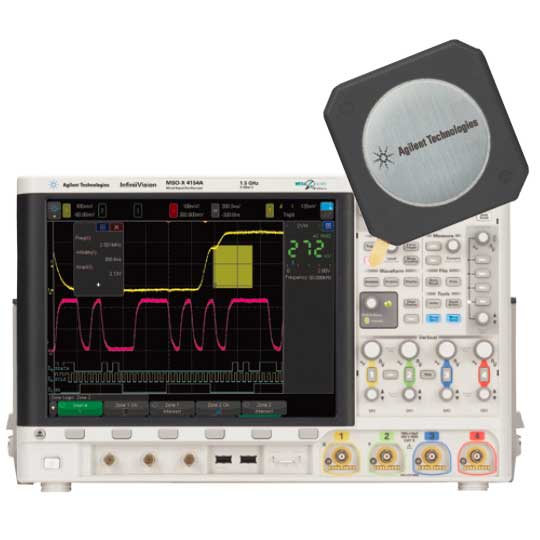

基本配置
| |
|
產品名稱
|
數字示波器
|
|
產品型號
|
DSOX4054A
|
|
模擬通道垂直系統
| |
|
輸入通道
|
4
|
|
帶寬（-3dB）
|
500 MHz
|
|
上升時間
|
≤ 700 ps
|
|
帶寬限制
|
大約 20 MHz (可選)
|
|
垂直分辨率
|
8 位
|
|
直流垂直增益精度
|
±2.0% 全量程
|
|
輸入耦合
|
交流、直流
|
|
輸入阻抗
|
可選: 1 MΩ ± 1%(16 pF), 50 Ω ± 1.5%
|
|
最大輸入電壓
|
CAT I 300 Vrms, 400 Vpk; 瞬時過壓 1.6 kVpk
CAT II 300 Vrms, 400 Vpk
|
|
水平系統
| |
|
時基范圍
|
1 ns/格至 50 s/格
|
|
時基精度
|
±10 ppm
|
|
時基模式
|
主屏模式、縮放、滾動、XY
|
|
延遲范圍
|
觸發前大于 1 個屏幕寬度或 200 μs (在交叉模式中為 400 μs)
觸發后1 s 至 500 s
|
|
模擬信號采集系統
| |
|
實時采樣率
|
5 GSa/s, 半通道交叉模式; 2.5 GSa/s 全部通道
|
|
等效采樣率
|
128 Gsa/s
|
|
記錄長度
|
4 Mpts, 半通道交叉模式; 2 Mpts 全部通道
|
|
觸發系統
| |
|
觸發源
|
模擬通道(1~2)、行、外部、WaveGen(1、2 或 Mod)、(FM/FSK)
|
|
觸發模式
|
常規、自動、單次、強制
|
|
觸發類型
|
邊沿、邊沿再邊沿 (B 觸發)、脈寬、碼型、或、上升/下降時間、第 N 個邊沿猝發、矮脈沖、建立和保持、視頻
|
|
觸發耦合
|
直流、交流、高頻抑制、低頻抑制、噪聲抑制
|
|
觸發抑制
|
40 ns 至 10.00 s
|
|
內部觸發電平范圍
|
距中心屏幕 ± 6 格
|
|
外部觸發電平范圍
|
8 V 范圍 = ± 8 V, 1.6 V 范圍 = ± 1.6 V
|
|
測量運算系統
| |
|
自動測量
|
峰峰值、最大值、最小值、幅度、頂部、底部、過沖、前沖、平均值-N 個周期、
平均值-全屏、DC RMS-N 個周期、DC RMS-全屏、AC RMS-N 個周期、AC RMS- 全屏(標準偏差)、比率 (RMS1/RMS2)、周期、頻率、計數器、+ 寬度、- 寬度、猝發寬度、占空比、上升時間、下降時間、時延、相位、Y 最小時的 X 值、Y 最大時的 X 值、正脈沖計數、負脈沖計數、上升沿計數、下降沿計數
|
|
光標測量
|
內置頻率計數器
|
|
自動計數器
|
內置頻率計數器
|
|
波形運算
|
加、減、乘、FFT、微分、積分、平方根、除、Ax + B、平方、絕對值、常用對數、自然對數、
指數、以 10 為底的對數、低通濾波、高通濾波、平均值、放大、測量結果趨勢、
圖形化邏輯總線(計時或狀態)
|
|
保存/調用
|
10 種內部設置
|
|
存儲格式
|
設置 (*.scp)、8 或 24 位位圖 (*.bmp)、PNG 24 位圖像 (*.png)、CSV 數據 (*.csv)、ASCII XY 數據 (*.csv)、二進制數據 (*.bin)、列表數據 (*.csv)、參考波形數據 (*.h5)、模板 (*.mask)、任意波形數據 (*.csv)、電源測試諧波數據 (*.csv)
|
|
顯示系統
| |
|
顯示器
|
12.1 英寸高分辨率電容觸摸屏
|
|
波形捕獲率
|
> 100 萬個波形/秒
|
|
接口
| |
|
標配
|
USB 2.0、LAN、視頻輸出
|
|
電源要求
| |
|
功率使用
|
最大 120 W
|
|
物理與環境特性
| |
|
尺寸
|
454 mm 寬 x 275 mm 高 x 156 mm 深
|
|
重量
|
凈重: 6.3 千克 (13.9 磅)；毛重: 11.4 千克 (25 磅)
|
|
環境溫度/濕度
|
工作: 0 至 +55 °C
非工作: -30 至 +70 °C
工作: 在 40 °C、50% 至 95% 相對濕度條件下可工作 5 天
非工作: 在 65 °C、90% 相對濕度條件下可放置 24 小時
|
|
海拔高度
|
工作: 最高 3000 米(15000 英尺)
非工作: 最高 15300 米(50000 英尺)
|
|
