Fluke 190 II系列 ScopeMeter® 手持式示波器 -- ScopeMeter® 測試工具 20多 年的創新成果。
作為第一款安全等級達到 CAT III 1000V / CAT IV 600V 的雙通道和四通道便攜式示波器，F(xiàn)luke 190 II 系列ScopeMeter®示波器將前所未有的性能水平、耐用性和便攜性集于一身。您可以選擇 60 MHz、100 MHz、200 MHz 或 500 MHz 帶寬型號，實時采樣率最高達 5 GS/s，分辨率為 200 ps，每個通道的深存儲器可存儲10000 個樣本，從而可以實現高精度捕獲和顯示波形細節、噪音和其它干擾。
所有型號均達到 IP-51 等級，可以防塵、防水、防潮和抵抗大范圍的溫度變化。
可在三相或多回路工業系統上進行有關時序或幅值的測量，或在受測電路上比較和對比多個測試點。 諸如 TrendPlot™、ScopeRecord™和 Connect-and-View™ 之類的功能有助于您快速診斷工業機械、自動化和流程控制裝置以及電力電子設備，從而最大程度地減少維修成本和停機時間。 這些功能使示波器尤其在診斷最棘手問題時易于使用，如復雜波形、感應噪音、間歇事件和信號波動或漂移問題。
使用雙通道和四通道 CAT IV 級 Fluke ScopeMeter 190 II系列 查看更多信息，解決更多問題。
Fluke ScopeMeter 190 II系列 將最高安全等級和強大的便攜性與臺式示波器的高性能相結合。這些堅固耐用的 ScopeMeter 測試工具專門為工廠維護工程師和技術人員設計，能夠在艱苦、骯臟、危險的工業條件下工作，測試從微電子到電力電子應用領域的所有設備。
190 II 系列 是一款易于使用的測試工具，您可以用它來處理任何故障排除任務。其包括萬用表，TrendPlot™ 和 ScopeRecord™ 滾動無紙化記錄器模式和帶有 Connect-and-View™ 觸發的免提操作，還有更多功能：
兩個或四個電氣隔離輸入
安全等級為 CAT III 1000V/CAT IV 600V
60 MHz、100 MHz、200 MHz 或 500MHz 帶寬型號可供選擇
采樣率高，高達 5 GS/s，分辨率高達 200 ps（具體取決于使用的型號和信道）
深度存儲：每個通道波形捕獲 10,000 次， 因此您可以放大查看細節

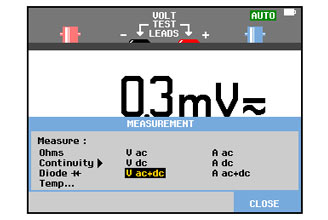

雙通道型號專用的 5000 計數數字萬用表
通過四通道型號中的示波器 BNC 輸入端進行四個儀表測量
Connect-and-View™ 持續自動觸發、單次拍攝、脈沖寬度和視頻觸發
ScopeRecord 滾動模式，捕獲波形取樣數據最長達到 48 小時
TrendPlot，趨勢測量讀數長達 22 天
先進的自動測量，功率（Vpwm、VA、W、PF）和時間（mAs、V/s、w/s）
防塵和防水等級為 IP 51，可用于嚴苛環境

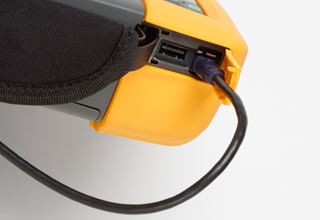

隔離的 USB 端口可連接存儲設備和 PC
鋰離子電池支持更長的運行時間間隔：
190-X04，四通道型號長達 7 小時（標配 BP291）
190-X02，雙通道型號長達 4 小時（標配 BP290）或者長達 8 小時（使用選件 BP291）
使用可選的外置電池充電器 EBC290 為備用電池充電
易于開啟的電池蓋使您可以輕松更換電池
當無人看管時，可用標準 Kensington® 鎖作為固定和鎖定示波器的方便插槽
診斷能力和 CAT IV 安全等級提升四倍
Fluke ScopeMeter 190 II 系列 手持式示波器采用雙重絕緣的雙通道和四通道浮動示波器，安全等級適合在 CAT III 1000V/CAT IV 600V 環境中進行測量。
技術指標 |
| 帶寬 | Fluke 190-504： 500 MHz
Fluke 190-204： 200 MHz
Fluke 190-202： 200 MHz
Fluke 190-104： 100 MHz
Fluke 190-102： 100 MHz
Fluke 190-062： 60 MHz
|
| 通道數量 | Fluke 190-504：500 MHz：4 通道
Fluke 190-204：200 MHz：4 通道
Fluke 190-202： 200 MHz：2 通道
Fluke 190-104： 100 MHz：4 通道
Fluke 190-102： 100 MHz：2 通道
Fluke 190-062： 60 MHz：2 通道
|
| 實時采樣率 | Fluke 190-504： 5 GS/s
Fluke 190-204： 2.5 GS/s
Fluke 190-202： 2.5 GS/s
Fluke 190-104：1.25 GS/s
Fluke 190-102： 1.25 GS/s
Fluke 190-062： 625 MS/s
|
| 輸入 | Fluke 190-X04： 4x BNC 輸入用于示波器和萬用表測量
Fluke 190-X02：2 個 BNC 輸入和 1 個 DMM 輸入 |
| 獨立浮動隔離輸入 | 輸入、參考和接地之間高達 1000 V CAT III/600 V CAT IV |
| 時基范圍 | 1 ns/div 至 4s/div（190-504，500 MHz 型號）
2 ns/div 至 4s/div（190-20X，200 MHz 型號）
5 ns/div 至 4s/div（190-10X，100 MHz 型號）
10 ns/div 至 4s/div（190-062，60 MHz 型號） |
| 輸入靈敏度 | 2 mV-100 V/div 加上各種衰減 |
| 觸發類型 | Connect-and-View™，自由運行，單次拍照，邊緣，延時，雙斜率，
視頻，視頻線路，可選脈沖寬度，N 循環 |
| 觸發源 | Fluke 190-X02： 2 個 BNC 輸入或通過 DMM 輸入連接外部
Fluke 190-X04：4 個 BNC 輸入 |
| 電子脈沖捕獲 | 8 ns |
| 示波器測量 | 光標: 7
自動： 30 |
| 最大記錄長度 | ScopeRecord 模式: 每次輸入 30,000 pt
示波器模式: 每次輸入 10,000 pt |
| 存留 | 數字余輝提供了類似于模擬示波器的波形衰減 |
| 波形比較 | 帶有自動通過/失敗測試的波形參考 |
DMM 規格（雙通道型號） |
儀表輸入
（也用作示波器模式的外部觸發輸入） | 4 mm 香蕉插頭輸入與示波器輸入和接地完全隔離 |
| 最大分辨率 | 5000 計數 |
| 測量 | Vdc，Vac rms，Vac+dc rms，電阻，持續性，二極管測試，電流（通過電流鉗或分流器），溫度 ºC 或 ºF（使用可選轉換器） |
| 存儲位置 | 屏幕 + 設置：30 個存儲波形、10 個存儲記錄和 9 個存儲屏幕副本。 |
| 顯示屏 | 153 mm 快速更新的全彩色 LCD |
環境指標 |
| 工作溫度 | 0ºC 至 40ºC（含電池）
0ºC 至 50ºC（不含電池） |
| 存放溫度 | -20°C 至 +60°C |
| 工作海拔 | CAT IV 600 V/ CAT III 1,000 V 最高為 2,000 m (6666 ft)
CAT III 600 V/ CAT II 1,000 V 最高為 3,000 m (10,000 ft) |
安全規格 |
| 電氣安全性 | 1,000V CAT III/600V CAT IV (EN61010-1) |
機械和通用規格 |
| 尺寸 | 270 x 190 x 70 mm |
| 重量 | 2.2 kg |
| 保修期 | 主機三年保修 |
| 鋰離子電池 | Fluke 190-XX2： BP290 (2400mAh)
Fluke 190-XX4： BP291 (4800mAh) |
