性能特點
-
通用低價位型LCR電橋
-
標準功能
-
短路, 開路清“0” 操作簡便
-
良好的測試穩定性
簡要介紹

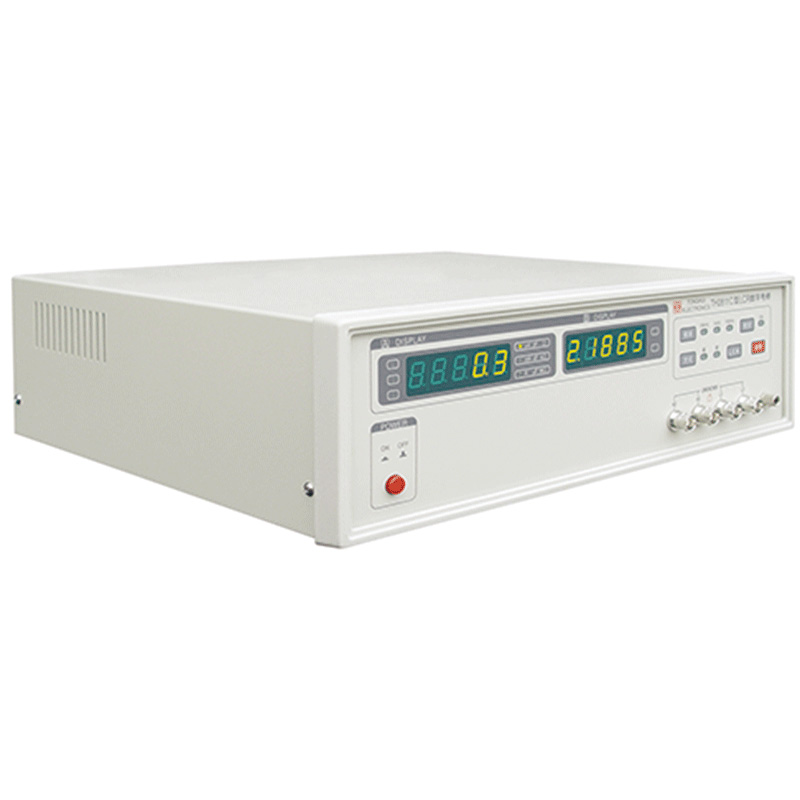

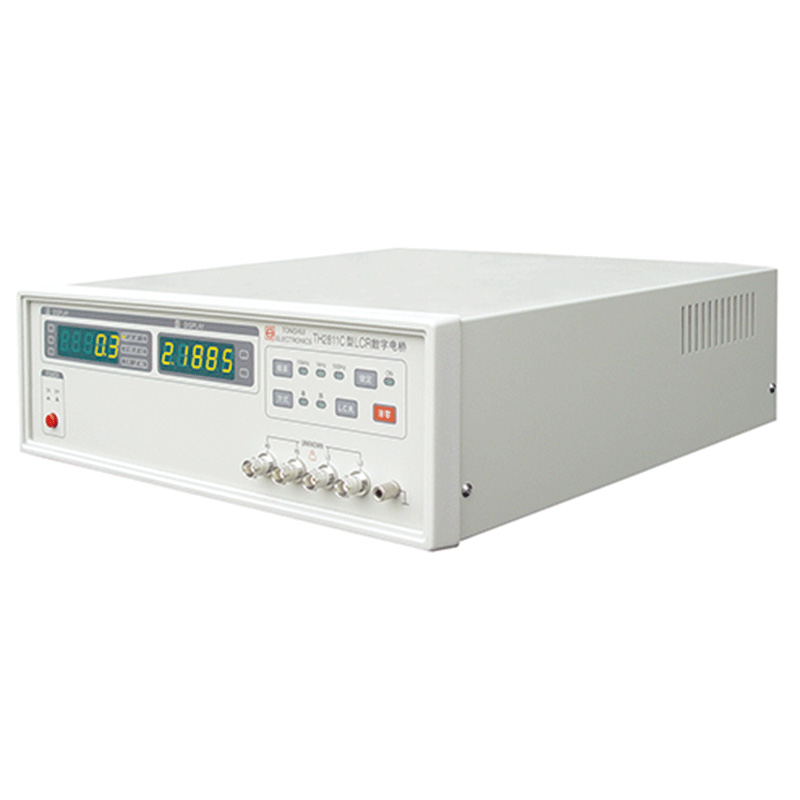

TH2811C型LCR數字電橋是一種精度較高的通用型電感、電容、電阻測量?jī)x器。該儀器采用五端測量方式，主、副參數同時顯示，分辨率達萬分之一，功能直接，操作簡便。該儀器可以用較低的預算來滿足生產線質量保證、進貨檢驗、電子維修業對元器件的測試的一般要求。
技術參數
|
測試參數
|
L-Q，C-D， R-Q
|
|
測試頻率
|
100 Hz，1 kHz，10 kHz
|
|
測試電平
|
0.3 Vrms
|
|
基本準確度
|
0.25%
|
|
顯示范圍
|
R 0.0001 Ω — 99.99 MΩ
C 0.01 pF — 19999 μF
L 0.01 μH — 9999 H
D 0.0001 — 9.999
Q 0.01 — 9999
|
|
測量速度（次/秒)
|
約5次/秒
|
|
等效電路
|
串聯，并聯
|
|
量程方式
|
自動, 保持
|
|
校準功能
|
開路, 短路清零
|
|
測量端
|
5端
|
|
顯示方式
|
直讀
|
|
工作溫度, 濕度 |
0℃ — 40℃, ≤90% RH |
|

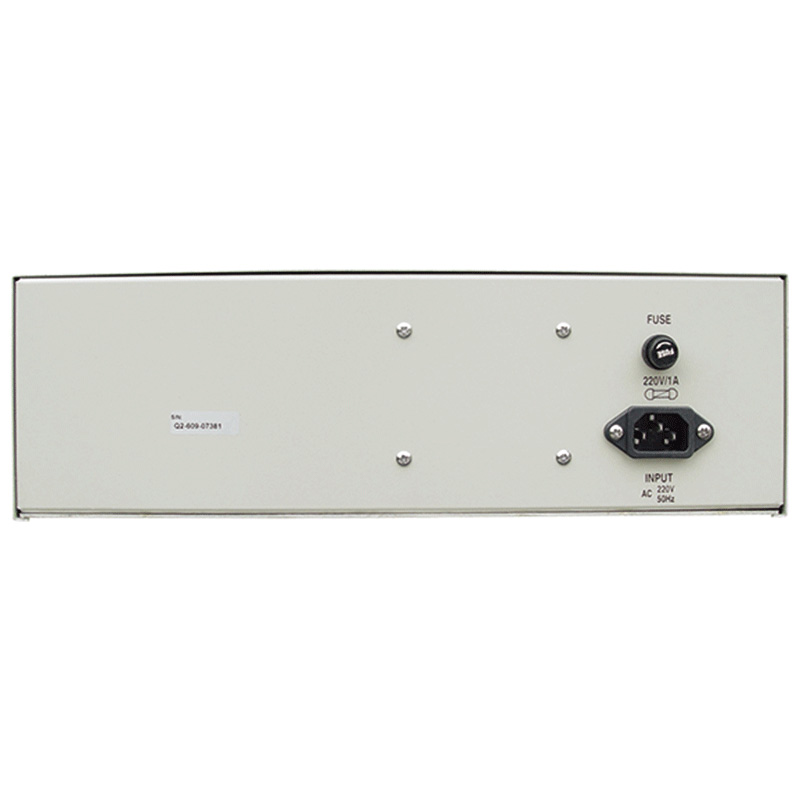

電源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤20 VA |
|
尺寸(W×H×D) |
350 mm×110 mm×340 mm |
|
重量 |
約3.5 kg |
